住まう方を守り、二次災害にも備えた、防災設備・構造の数々。

Image illust

建物の断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱屋根、ビット（一部内断熱壁）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。
Image illust

屋上の防水と外断熱

最上階の屋上部分は、太陽熱や雨水の影響を最も受ける場所です。そこで屋上スラブの上部には断熱材を敷き詰めた外断熱を採用（一部内断熱）しアスファルト防水を施しています。外気と日射、雨水の影響からしっかりと建物を保護し、断熱効果を高め雨漏り等も防止しています。
Image illust

玄関ドアには耐震枠を採用

玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。
Image illust

地下ピットの断熱

最下階住戸のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効なほか冷暖房効果も高めます。
Image illust

冷蔵庫のコンセントを床から約190cmの高さに設置

冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。
Image illust

エキスパンションジョイント

同一建物の異なる棟は地震時に別々に揺れても衝突しないだけの間隔を設けて作られます。その間をつなぎ変形に追随できるようにジョイント金物を取り付けています。
Image illust

構造スリット

壁付の柱は地震時に力が集中し、損傷しやすくなります。適切に構造スリットを設けることで力の集中を回避し、建物の倒壊・崩壊を抑えることが可能です。「レーベン鶴瀬 Grandrex」では、腰壁や袖壁などに構造スリットを設けて建物を守っています。（一部除く）※構造スリットの位置は住戸により異なります。
Image illust

地震時のエレベーター管制運転

地震の多いわが国ではマンションにもさまざまな対策が施されています。P波・S波センサー採用のエレベーター設置もその一つです。P波とは地震時に起こる初期微動のことで、S波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ（本震）が来る前に最寄り階へ移動。扉が開き外に出られるシステムになっています。
Image illust

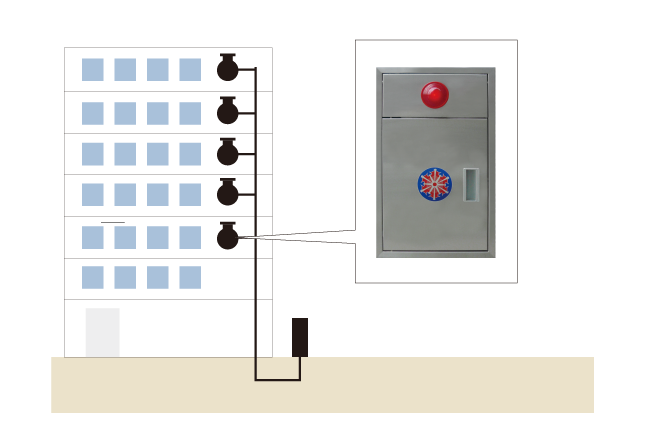

連結送水管

建物外の送水口と3階以上の階に設けられた放水口を配管で結んだ消防用の設備です。
Image photo

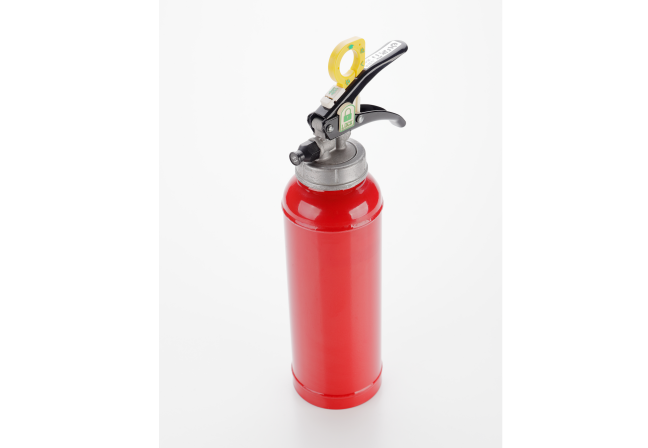

消火器

初期消火の際に人が操作する、持ち運びできる消火器具を共用部に設置しています。
Image illust

タイルの引っ張り試験

貼り終わったタイルは接着力試験機を用いて引っ張り試験を実施しています。
Image photo

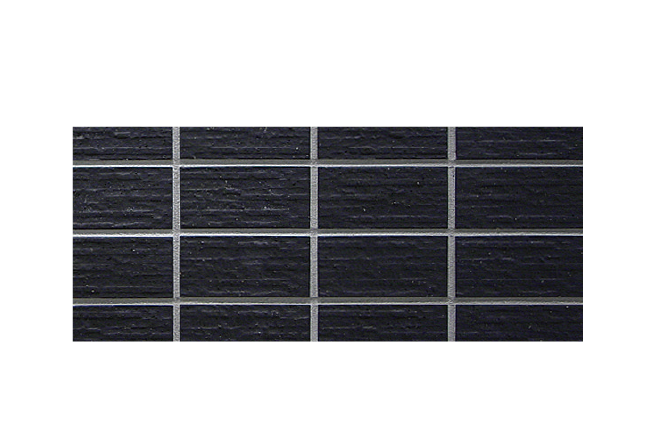

タイル・吹付タイルでコンクリートをガード

マンションの美観を演出する、外壁タイル及び吹付タイル。実はこの外壁タイルにはもう一つ大切な役割があります。45二丁掛タイルや吹付けタイルなどの施工により、コンクリートをガード。美しさばかりでなく耐久性もしっかりと高めます。※外壁タイル色は異なります。詳しくは、係員にお尋ねください。
Image illust

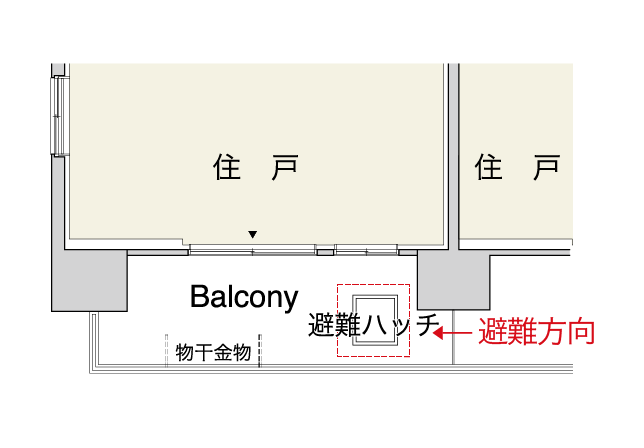

バルコニー避難ハッチ

万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチを設けました。避難ハッチのない住戸の居住者は、バルコニー間の隔板を破り、他の住戸に設置した避難ハッチを利用することができます。
Image photo

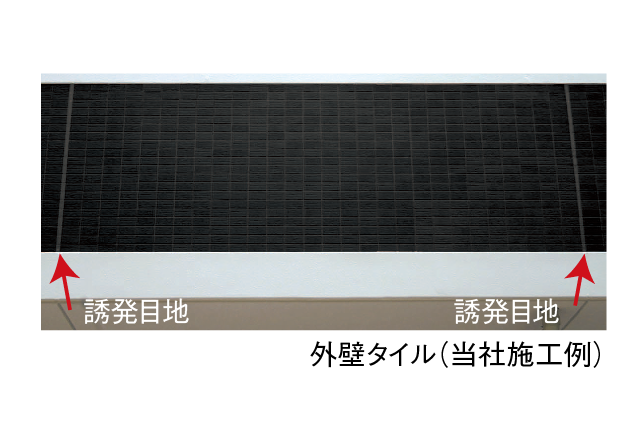

ひび割れ防止対策

コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に誘発目地を設け、その他の場所でひび割れを生じにくくしています。※一部除く ※外壁タイル色は異なります。詳しくは、係員にお尋ねください。
住宅性能評価書

「地震などに対する強さ」「火災に対する安全性」「省エネルギー対策」など9分野の性能項目について、設計段階（設計住宅性能評価書）と建設工事・完成段階（建設住宅性能評価書）の２段階で、第三者機関によるチェックをしております。
【フラット35】S基準に適合

「レーベン鶴瀬Grandrex」は、【フラット35】S基準に適合しており、フラット35のお借入金利を当初10年間0.3%引き下げでご利用いただけます。※一部住戸除く
CASBEE

埼玉県建築物環境配慮制度に基づく評価システム「CASBEE埼玉県」の評価を受けています。これは、建築物の省エネや省資源・リサイクル性能などの環境負荷削減と室内の快適性や景観への配慮などの環境品質・性能の向上などを総合的に評価するシステムです。

万一の地震にも強い基礎・建物構造と、信頼の住品質。

支持力

基礎の構造形式

耐震を考えた構造安定に関する基礎知識

住宅は、地震、暴風、積雪などさまざまな力の影響を受けます。これらの力の影響が大きくなると次第に損傷を受けたり、時には壊れたりして財産としての価値を失ったり、居住者の生命が脅かされてしまうことがあります。タカラレーベンでは柱や梁、主要な壁、基礎などの構造躯体の強さ、またこれらを併せて、構造躯体の強さを十分に発揮するための前提となる基礎や地盤に関する情報も重要視し、マンション事業に取り組んでいます。

Image illust

地盤調査

地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することである。この調査により、地盤強度などが判明し、設計を行い構造物が施工できるようになります。
Image illust

コンクリート強度（設計基準強度）

本設計では、一般的なコンクリートよりも強度を強め、設計基準強度Fc=30N/㎟としました。これは1㎡当たり約3000トンもの重量を支えられることを示しています。
Image illust

ラーメン構造

柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。
Image illust

ダブル配筋

壁の中でも耐震壁と呼ばれる戸境壁（住戸と住戸を隔てる壁）等は、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力に余裕を持たせ、より粘り強くなるように、鉄筋を一列に配置するシングル配筋にかわり、粘り強さを発揮するダブル配筋を採用しています。
Image illust

コンクリートかぶり厚

劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施され強度の高いコンクリートが使用されているかにあります。中性化を防ぐひとつの策は鉄筋を包むコンクリートの厚さの確保。すなわち鉄筋の表面を覆っているコンクリートの厚み（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、「レーベン鶴瀬 Grandrex」では、コンクリートのかぶり厚を土に接しない部分は約30mm〜約50mm、土に接する部分は約50mm確保し、耐久性を保っています。
Image illust

鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や梁の主筋には、D16以上の物を使用。また、壁や床、フープ、スターラップには、強度を保つために、D10以上の物を使用しています。※D16とは鉄筋の太さを表します。
Image illust

鉄筋コンクリート構造（RC構造）

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。鉄筋の座屈や撓み（たわみ）等により曲がりが生じてしまう性質とコンクリートの曲げや引張強度に弱い性質を相互補完する理想的な組み合わせです。
Image photo

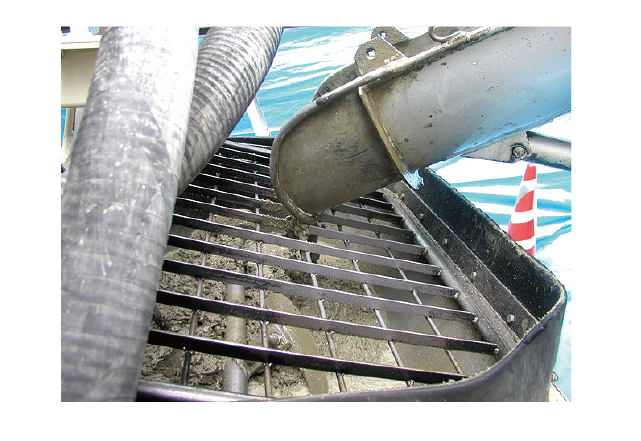

コンクリートチェック

工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの硬さ、空気量、塩分含有量、温度など、150㎥ごとの検査をクリアしたコンクリートがポンプ車により送られ、型枠に流し込まれます。※捨てコンクリート等を除く
コンクリート構成例グラフ

コンクリート水セメント比

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水量をW、セメント量をCとすると「W/C」の百分率で示されます。水の量が少ないほど強度が高くなり耐久性はアップします。「レーベン鶴瀬 Grandrex」では、水セメント比を基礎を含む上部躯体部分は50％以下としました。（一部除く）※付属建物・外構部・杭・捨てコンクリート・土間コンクリートを除く
Image illust

配筋検査

鉄筋コンクリート造の設計で、地震力等の外力によって構造計算した結果、鉄筋等が決定配置することを「配筋」といい、柱・梁・壁・スラブ・基礎それぞれの鉄筋の配置と、寸法・数量・種別などを示した図面を「構造図」といいます。コンクリートを打ち込む前に、この構造図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって確認しています。又、審査機関（特定工程）の検査を受けます。この配筋検査は強度や耐久性にかかわる重要な検査です。
Image illust

溶接閉鎖型フープ筋

柱の帯筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用。コンクリートを拘束する能力が高く大地震における粘り強さに優れています。（一部除く）
Image illust

戸境壁

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められていて、特に防火、遮音性能が強く要求されます。各住戸の戸境壁のコンクリート厚を約180mm確保。隣戸の生活音の伝わりを軽減し、プライバシーや遮音性に配慮しています。
Image illust

外壁（構造体・仕上）

●吹付けタイル…コンクリートの仕上げに、樹脂系等の素材を吹き付ける方法です。
●タイル…粘土を主原料とし焼成した素材です。水分を吸収しにくいので、耐候性、耐久性、耐火性に富んでいます。汚れがつきにくく、メンテナンスが容易なのが魅力となります。「レーベン鶴瀬 Grandrex」では、両方を適材適所に併用しています。妻側の外壁のコンクリート厚（RC）は、約180mm以上、他外壁は約150mmを確保しました。
Image illust

外壁（室内側）

外壁の室内側は外壁コンクリート（RC）に対し、断熱材を施し、室内環境を保つため下地材と空気層を設け、プラスターボードにビニールクロスを施しています。
Image illust

生活音に配慮した二重床・二重天井

床には床面と床スラブとの間に緩衝空間を設けた二重構造を採用。空気層を挟んでクッションゴム付きの支持脚で床材を支える構造に加えて、床スラブのコンクリート厚は約200mmを確保。置床の床衝撃音はLL45等級（メーカー表示）を採用しました。
Image illust

断熱性の高い複層ガラス

各住戸の開口部のサッシには、2枚のガラスの間に空気層を設けた複層ガラスを採用。1枚ガラスに比べ、断熱性が高まります。
Image illust

圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。「レーベン鶴瀬 Grandrex」では、JIS認定工業にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場でサンプルとして採取し、圧縮強度試験を行っています。一定の期間が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。※捨てコンクリート等を除く
Image illust

遮音対策

音の伝導が気になるパイプスペースの配管には、防音耐火二層管を採用して、音の伝わりを軽減しました。
Image illust

住戸内にパイプスペース点検口

トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている共用排水管を通り排水されます。この共用排水管の点検が行なえるように、住戸内には点検口を設けています。
Image illust

給水・給湯配管

先分岐工法は、信頼性に優れ、継ぎ目の加工技術やトラブルによる漏水の防止に有効です。
