STRUCTURE
構造安定に関する基礎知識
住宅は、地震、暴風、積雪などさまざまな力の影響を受けます。これらの力の影響が大きくなると次第に損傷を受けたり、時には壊れたりして財産としての価値を失ったり、居住者の生命が脅かされてしまうことがあります。タカラレーベンでは柱や梁、主要な壁、基礎などの構造躯体の強さ、またこれらを併せて、構造躯体の強さを十分に発揮するための前提となる基礎や地盤に関する情報も重要視し、マンション事業に取り組んでいます。
■構造躯体／住居棟
| 耐 震 | 構造躯体の倒壊防止 |
極めて稀に（数百年に一度程度※1）発生する地震による力（建築基準法施行令第88条第3項に定めるもの）に対して、倒壊・崩壊等しない程度※2の建物を指します。 |
|---|---|---|
| 構造躯体の損傷防止 | 稀に（数十年に一度程度※3）発生する地震による力（建築基準法施行令第88条第2項に定めるもの）に対して、損傷を生じない程度※4の建物を指します。 | |
| 支持力 | 地盤の許容支持力 | 地盤の許容支持力とは地盤が構造躯体を支えることができる耐力のことです。 |
| 杭の許容支持力 | 杭の許容支持力とは1本の杭が支えることができる耐力のことです。本物件の杭は、約3,250kN/本〜約14,037kN/本まで支えることができます。本物件は、「現場造成コンクリート杭」10本で支持しています。 | |

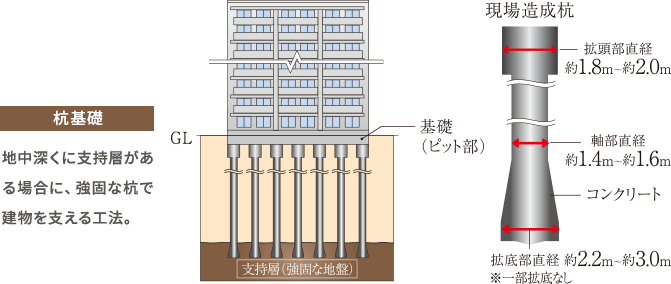

| 基礎の 構造形式 |
|
|
※1数百年に一度程度発生する地震とは震度6強〜震度7程度と想定。※2倒壊、崩壊等しない程度とは人命が損なわれるような壊れ方をしない程度。※3数十年に一度程度発生する地震とは、震度5強と想定。※4構造躯体が損傷しない程度とは、大規模な工事を伴なう修復が必要となる著しい損傷が生じない程度。
-

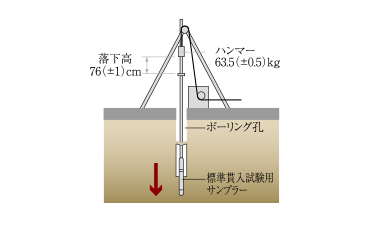

image illust 地盤調査
地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することです。
-
image illust 鉄筋コンクリート構造（RC構造）
鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。
-
image illust ラーメン構造
柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。
-

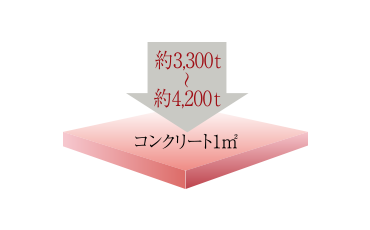

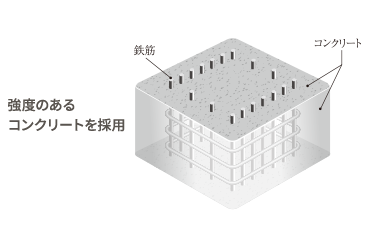

image illust コンクリート強度（設計基準強度）
本設計では、設計基準強度Fc=約33〜42N/㎟としました。これは1㎡当たり約3,300〜4,200トンもの重量を支えられることを示しています。
※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度、コンクリート打設後、材齢28日経過（材齢28日）を標準としています。
-
image illust コンクリート
セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応（水和反応）を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に荷重を支える構造部材として多用されています。
-
image illust コンクリート水セメント比（コンクリートの強度を表す指標のひとつ）
水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体構造体は50％以下（水量をW、セメント量をCとすると「W/C」の百分率で示されます）としました。
※付属建物・外構部・杭・捨てコンクリート・土間コンクリートを除く
-

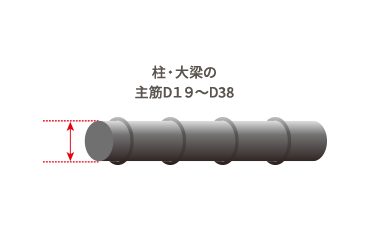

image illust 鉄筋
鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる梁や大梁の主筋にはD19～D38の物を使用しています。
※D19〜D38とは鉄筋の太さを表します。
-
image illust 耐力壁
壁の中でも耐力壁と呼ばれるものは、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を二列に配置するダブル配筋を採用しています。
-
image illust コンクリートスランプ試験
スランプとは凝固前の生コンクリートの流動性（やわらかさ）を示す値です。スランプ値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。
※レベルコンクリート等を除く
-
image illust 圧縮強度試験
硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。
※レベルコンクリート等を除く
-

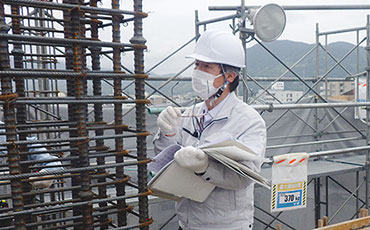

image photo 配筋検査
コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。また、審査機関（特定工程）・建設住宅性能評価の現場検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。
-

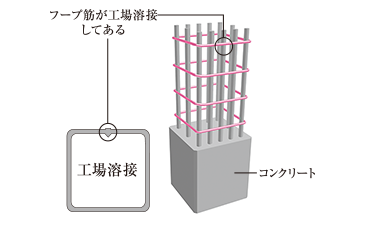

image illust 溶接閉鎖型フープ筋
柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。
※一部除く
-
image illust コンクリートかぶり厚
劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施されているかによります。中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、本物件では、コンクリートのかぶり厚を土に接しない部分は約30mm〜約50mm、土に接する部分は約50mm〜約70mm確保し、耐久性を保っています。
中性化とは…
コンクリートは空気中の炭酸ガスと結びついて、アルカリ性から中性に変化します。この現象を中性化といい、表面から長い年月をかけて徐々に広がっていきます。中性化が進むと、鉄筋を酸化させ、建物の耐久性を損なう恐れが高まります。 -

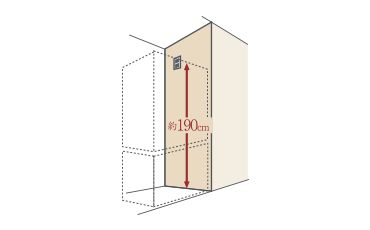

image illust 冷蔵庫のコンセントを床から
約190cmの高さに設置冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。
-

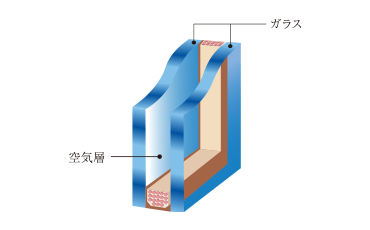

image illust 断熱性の高い複層ガラス
各住戸の開口部のサッシには、2枚のガラスの間に空気層を設けた複層ガラスを採用しています。1枚ガラスに比べ、断熱性が高まります。（一部を除く）
※アルミサッシ 複層ガラス対応 36mm溝幅としています。
-
image illust 外壁（屋外側仕上）
妻側の外壁のコンクリート厚（RC）は、約180mm以上、他外壁は約150mmを確保しました。
●外装塗材（吹付タイル等）
コンクリートの仕上げに、樹脂系等の塗装素材を塗布する方法です。 -

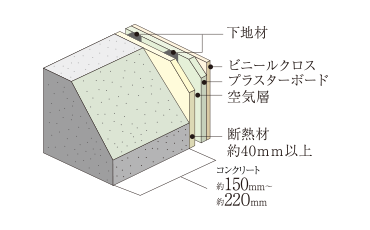

image illust 外壁（室内側仕上）
外壁の室内側は外壁コンクリートに対し、断熱材を使用し、空気層を設け、プラスターボードにビニールクロスで仕上げています。
-

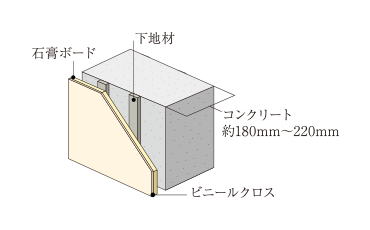

image illust 戸境壁
集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められています。各住戸の戸境壁のコンクリート厚を約180mm以上を確保しています。
-

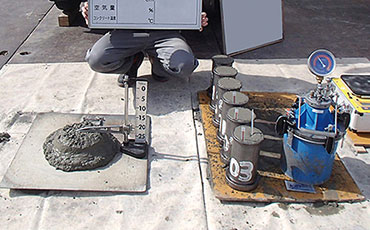

image photo コンクリートチェック
工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。※レベルコンクリート等を除く。
-

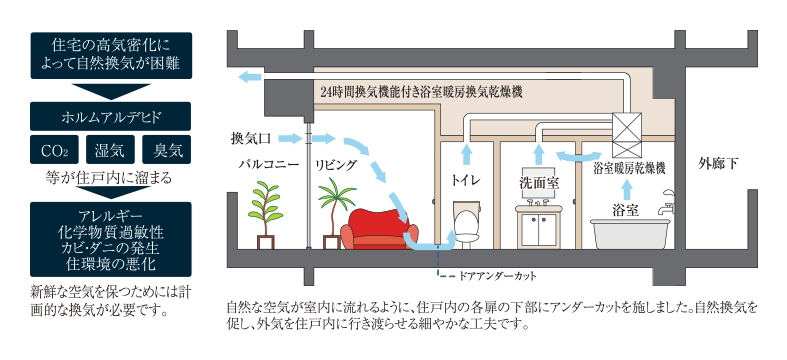

image illust 24時間換気システム
給気口から外気を取り入れながら、低風量で室内の空気を入れ換える換気機能付の浴室暖房換気乾燥機を採用しています。結露やカビの発生を低減させて24時間お部屋の空気を新鮮に保ちます。
-

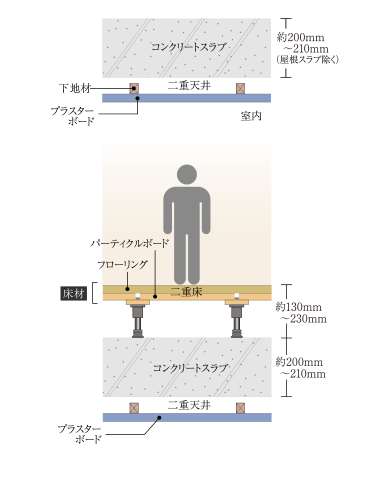

image illust 生活音に配慮した
二重床・二重天井「二重天井」は、直仕上げの天井に比べメンテナンス性が非常に良くなります。床スラブのコンクリート厚は約200〜210mm以上を確保しています。（一部を除く）二重床材（遮音性能有）は「ΔLL（Ⅱ）-3」（メーカー表示）の遮音性能を備えた床材を採用しました。
※遮音性能（⊿等級）は、JIS規格で定められた測定方法で測定した値であり、実際の住戸内での遮音性能を示すものではありません。
※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではないことをあらかじめご了承ください。 -
image illust 遮音対策
音の伝導が気になるパイプスペースの配管部分に遮音材を巻き、音の伝わりを軽減しました。居室（LD除く）に面するパイプスペース廻りは厚さ約12.5mm+約9.5mmのプラスターボードを貼り、床と天井のコンクリートスラブ間で貼っています。
※エアコンドレン用PSを除く。
-

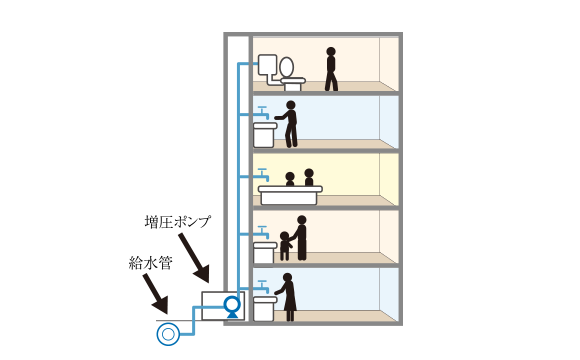

image illust 衛生的で効率の良い給水方式を採用
■直結増圧給水方式
給水管からの水圧をポンプで増圧して給水する直結増圧給水方式。■給水方法
給水管からの水圧をポンプで増圧して給水する直結増圧給水方式は、同時使用時の水圧の変動が少なく、受水槽を設けないため小スペースに設置できます。また水を貯留しないので、つねに新しい水を供給できるため衛生的です。「レーベン船堀 BROAD VISION」では、住戸のどのフロアにもつねに安定した給水を確保するために、この直結増圧給水方式を採用しています。 -
image illust image photo 住戸内にパイプスペース点検口
トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている共用排水管を通り排水されます。この共用排水管の点検が行なえるように、住戸内には点検口を設けています。
-

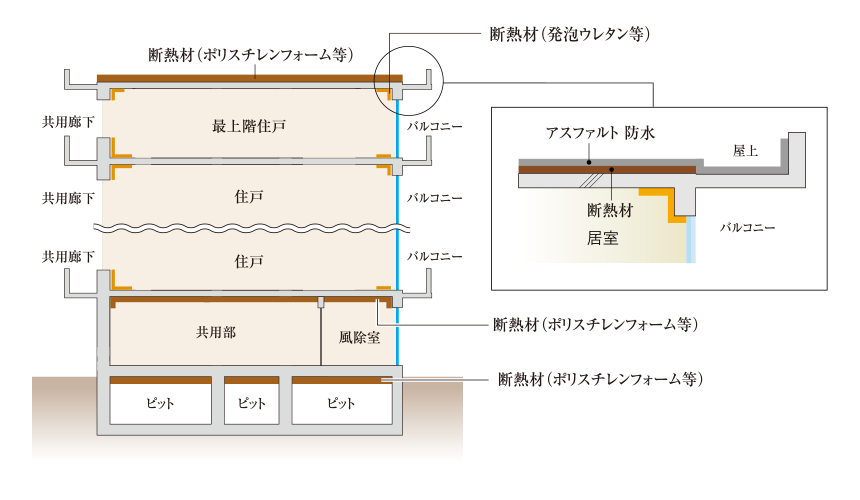

image illust 建物の防水・断熱性能
外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱（一部内断熱）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。
-

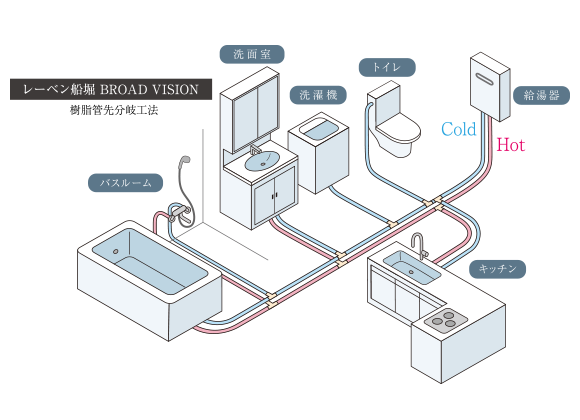

image illust 給水・給湯配管（樹脂管先分岐工法）
樹脂管先分岐工法は、継ぎ目が工場加工が主となり信頼性に優れ、漏水の防止に有効です。
樹脂管の特長
衛生的で安心 / 有害物質の溶出や、錆の発生などにより、水質に影響を及ぼすことのない衛生的なパイプです。
内面が滑らかで流れがスムーズ / 金属管に比べて内面が滑らかで、摩擦抵抗係数が少ないため、ごみなどが付着しにくく、経年変化による流量の低下がありません。
高い保温・保冷効果 / 熱伝導率が小さいため、保温・保冷性に優れています。
優れた耐食性 / 酸・アルカリなどに優れた耐薬品性を示します。
電気絶縁性が良好 / 優れた電気絶縁性を有することから、金属管とは異なり電食の心配がありません。また、パイプを伝わって漏電を起こすこともありません。
-

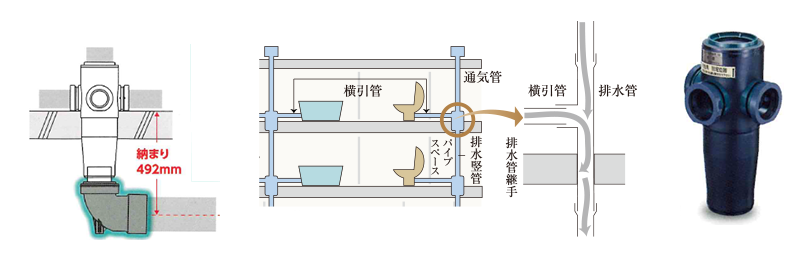

image illust image photo 防火防音措置工法及び排水竪管
音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。キッチン、浴室、トイレなどで流した排水音を抑制するため、排水竪管には遮音シート巻VP管を使用しています。
