STRUCTURE 1

構造安定に関する基礎知識

住宅は、地震、暴風、積雪などさまざまな力の影響を受けます。これらの力の影響が大きくなると次第に損傷を受けたり、時には壊れたりして財産としての価値を失ったり、居住者の生命が脅かされてしまうことがあります。「レーベン・グランデ美田園ONE FLAG」では柱や梁、主要な壁、基礎などの構造躯体の強さ、またこれらを併せて、構造躯体の強さを十分に発揮するための前提となる基礎や地盤に関する情報も重要視し、マンション事業に取り組んでいます。

構造躯体/住居棟
構造躯体/住居棟

※1.数百年に一度程度発生する地震とは、震度6強~震度7程度と想定。※2.倒壊・崩壊等しない程度とは、人命が損なわれるような壊れ方をしない程度。※3.数十年に一度程度発生する地震とは、震度5強と想定。※4.構造躯体が損傷を生じない程度とは、大規模な工事を伴う修復が必要となる著しい損傷が生じない程度。

ラーメン構造

柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。

ラーメン構造

概念図

コンクリート

セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応(水和反応)を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に荷重を支える構造部材として多用されています。

コンクリート

概念図

コンクリート強度
(設計基準強度)

本設計では、設計基準強度Fc=約30N/㎟~約36N/㎟としました。これは1㎡当たり約3,000トン~約3,600トンもの重量を支えられることを示しています。

※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度、コンクリート打設後、材齢28日経過(材齢28日)を標準としています。

コンクリート強度(設計基準強度)

概念図

耐力壁

壁の中でも耐力壁と呼ばれるものは、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を二列に配置するダブル配筋を採用しています。

耐力壁

概念図

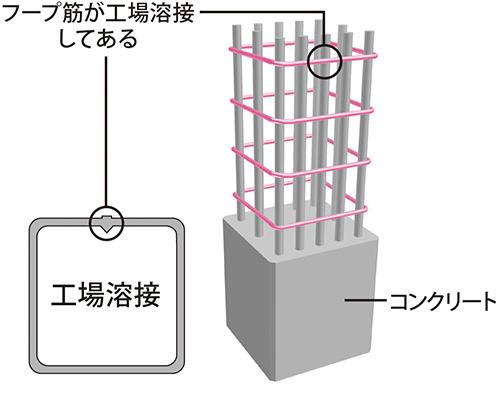

溶接閉鎖型フープ筋

柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。※仕口等一部除く

溶接閉鎖型フープ筋

概念図

コンクリートスランプ試験

スランプとは凝固前の生コンクリートの流動性(やわらかさ)を示す値です。スランプ値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。

※レベルコンクリート等を除く

コンクリートスランプ試験

概念図

耐震構造

柱や梁で架構を構成し、一部に耐震壁を設けることで、柱・梁・壁の強度と粘り強さを組み合わせ、地震に耐えるように工夫した耐震構造を採用しています。

耐震構造

概念図

地盤調査

地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することです。

地盤調査

概念図

鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格(JIS)に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D16~D35の物を使用しています。

※D16~D35とは鉄筋の太さを表します。

鉄筋

概念図

STRUCTURE 2

鉄筋コンクリート構造(RC構造)

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete(補強されたコンクリート)の頭文字からRC構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。

鉄筋コンクリート構造

概念図

コンクリート水セメント比
(コンクリートの強度を表す指標のひとつ)

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体構造体は50%以下(水量をW、セメント量をCとすると「W/C」の百分率で示されます)としました。

コンクリート水セメント比(コンクリートの強度を表す指標のひとつ)

※付属建物・外構部・杭・レベルコンクリート・土間コンクリートを除く。

コンクリートかぶり厚

中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ(かぶり)を適切な厚さで確保することが効果的であるとされています。本物件では、コンクリートのかぶり厚を土に接しない部分は約20mm~約40mm、土に接する部分は約40mm~約60mm確保し、耐久性を保っています。

コンクリートかぶり厚

概念図

中性化とは…
コンクリートは空気中の炭酸ガスと結びついて、アルカリ性から中性に変化します。この現象を中性化といい、表面から長い年月をかけて徐々に広がっていきます。中性化が進むと、鉄筋を酸化させ、建物の耐久性を損なう恐れが高まります。

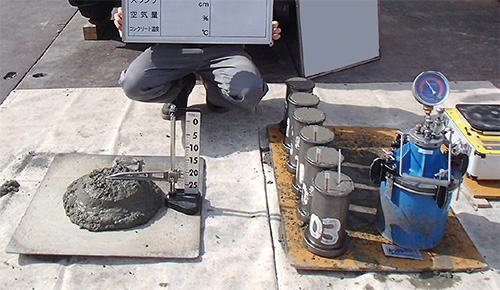

コンクリートチェック

工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。

※レベルコンクリート等を除く

コンクリートチェック

image photo

圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。

※レベルコンクリート等を除く
※1㎡あたり約3,000t〜約3,600tの圧力

圧縮強度試験

概念図

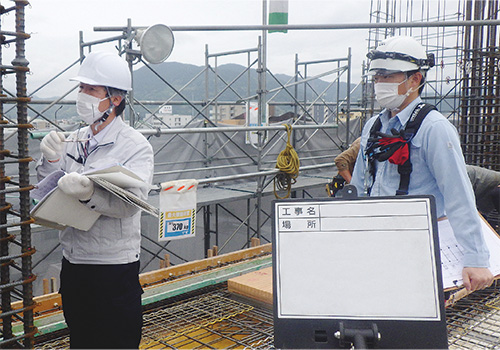

配筋検査

コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。また、審査機関(特定工程)の検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。

配筋検査

image photo

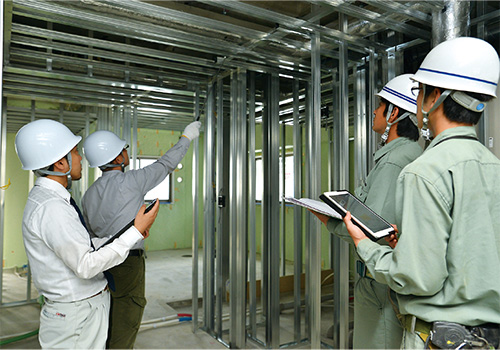

工事段階での工程内検査の実施

「レーベン・グランデ美田園ONE FLAG」では工事段階でも厳しいチェックを行っています。入居時に確認できない隠ペイ部等は、定期的に担当者が現場で工程内検査を行っています。

工事段階での工程内検査の実施

image photo

戸境壁

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められています。各住戸の戸境壁のコンクリート厚を約180mm~約200mm確保しています。

戸境壁

概念図

外壁(室内側仕上)

外壁の室内側は外壁コンクリートに対し、断熱材を使用し、空気層を設け、プラスターボードにビニールクロスで仕上げています。

外壁(室内側仕上)

概念図

生活音に配慮した二重床
(一部水廻りのみ二重床)・二重天井

「二重天井」は、直仕上げの天井に比べメンテナンス性が非常に良くなります。床スラブのコンクリート厚は約200mm以上を確保しています。(一部を除く)床材は「ΔLL(Ⅰ)-4」(メーカー表示)の遮音性能を備えた床材を採用しました。

※遮音性能(⊿等級)は、JIS規格で定められた測定方法で測定した値であり、実際の住戸内での遮音性能を示すものではありません。 ※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではないことをあらかじめご了承ください。

生活音に配慮した二重床

概念図

冷蔵庫のコンセントを
床から約190cmの高さに設置

冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。

冷蔵庫のコンセントを床から約190cmの高さに設置

概念図

STRUCTURE 3

外壁タイルの引張り試験

貼り終わった外壁タイルは接着力試験器を用いて引張り試験を実施し、接着力が問題ないことを確認しています。

外壁タイルの引張り試験

概念図

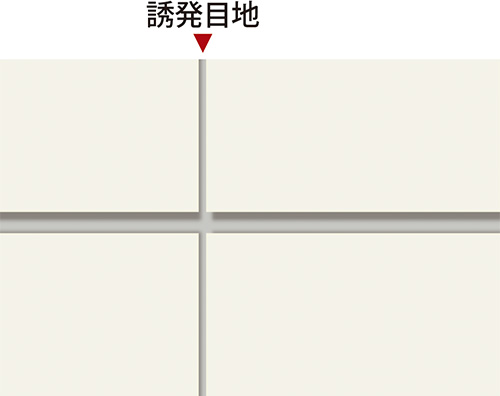

ひび割れ防止対策

コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に目地を設け、発生するひび割れを誘発目地に集め、その他の場所でひび割れを生じにくくしています。※一部を除く

ひび割れ防止対策

概念図

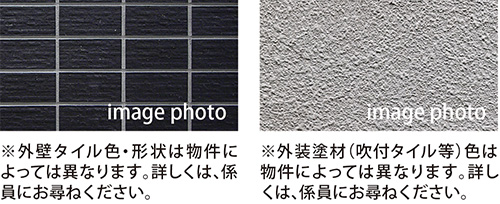

外壁タイル、外装塗材(吹付タイル等)
でコンクリートをガード

マンションの美観を演出する、外壁タイル及び外装塗材(吹付タイル等)にはもう一つ大切な役割があります。外壁タイルや外装塗材(吹付タイル等) などの施工により、コンクリートをガードします。美しさばかりでなく耐久性もしっかりと高めます。

外壁タイル、外装塗材

外壁(屋外側仕上)

妻側の外壁のコンクリート厚(RC)は、約180mm以上、他外壁は約160mmを確保しました。
●外装塗材(吹付タイル等)
コンクリートの仕上げに、塗装素材を塗布する方法です。
●タイル
粘土を主原料とし焼成した素材です。水分を吸収しにくいので、耐候性、耐久性、耐火性に富んでいます。汚れがつきにくく、メンテナンスが容易なのが魅力となります。

外壁(屋外側仕上)

概念図

構造スリット

構造スリットとは、鉄筋コンクリート造の建築物全体の構造バランスを保つ目的、また、大きな地震が発生した際に建物の柱や梁のせん断破壊を防止する目的で、柱と壁、梁と壁などを切り離すために入れるものです。

構造スリット

概念図

遮音対策

音の伝導が気になるパイプスペースの配管部分に遮音材を巻き、音の伝わりを軽減しました。居室(LDK除く)に面するパイプスペース廻りは厚さ約9.5mm+約9.5mmのプラスターボードを貼り、床と天井のコンクリートスラブ間で貼っています。※エアコンドレン用PSを除く

遮音対策

概念図

防火防音措置工法及び排水竪管

音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。キッチン、浴室、トイレなどで流した排水音を抑制するため、排水竪管には防音型を使用しています。

防火防音措置工法及び排水竪管

建物の防水・断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱(一部内断熱)処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。

建物の防水・断熱性能

給水管には防錆対策

住戸内の給水・給湯管には熱に強く、耐久性に優れた樹脂製のポリエチレン管を使用することで、錆の発生を防ぐことができるようになりました。また、共用の給水用配管については、耐久性、耐蝕性に優れた塩ビライニング鋼管とコア内蔵継手を使用しており、錆の出にくい対策を施しています。

給水管には防錆対策

概念図

Low-E(ロウイー)複層ガラス

居室の窓には、高い遮熱・断熱性を備えた「Low-E(ロウイー)複層ガラス」を採用しました。特殊金属膜によって室内への紫外線も軽減します。(全住戸の居室設置)

Low-E(ロウイー)複層ガラス

概念図

玄関ドアには対震枠を採用

玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。

玄関ドアには対震枠を採用

概念図

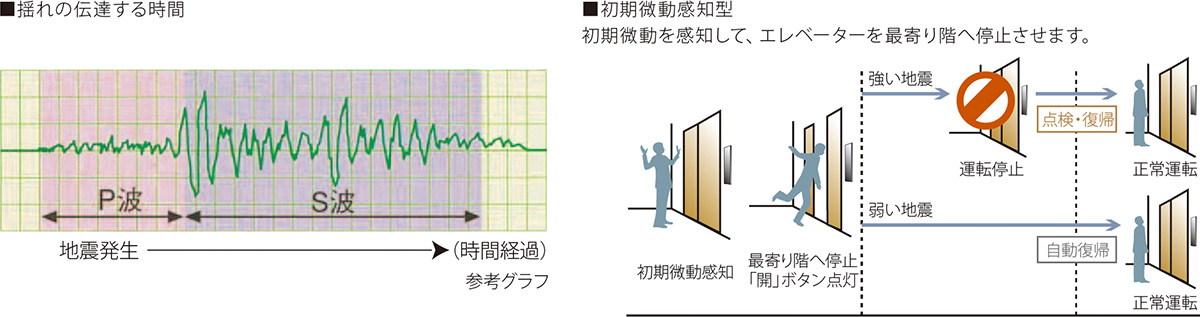

地震時のエレベーター管制運転

地震の多いわが国ではマンションにもさまざまな対策が施されています。P波・S波センサー採用のエレベーター設置もその一つです。P波とは地震時に起こる初期微動のことで、S波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ(本震)が来る前に最寄り階へ着床。扉が開き外に出られるシステムになっています。※震源が近い場合はその限りでない場合があります。

地震時のエレベーター管制運転

概念図

AFTER SERVICE

暮らしがいつまでも快適であり続けるために「長期修繕計画」

新築のような快適な状態を維持させ、建物の寿命を長く保持するための備えが「長期修繕計画」です。具体的には、屋上防水や鉄部塗装、外壁の改修、給排水設備のメンテナンスなどが中心となりますが、この他にもたくさんの項目が修繕の対象となります。従ってそれぞれの項目について修繕時期を細かく設定し、修繕を行っていくことが大切です。また、修繕に必要な資金も計画に合わせて計算し、随時見直しを行いながら、修繕積立金として積み立てていくことになります。グループ会社である株式会社レーベンコミュニティ(管理会社)では、長年にわたるマンション管理で培った建物の保守・修繕のノウハウを活かした長期修繕計画を提案しています。

長期修繕計画

※上記表は、長期修繕計画の一般的な目安を表しています。詳しくは係員までお尋ねください。

株式会社レーベンコミュニティ

株式会社レーベンコミュニティでは、安全・安心・資産維持に向けた適切な建物点検の実績はもちろん、日常からの管理活動をしっかりとサポートし、皆様に充実したサービスを提供します。

ISO認証
株式会社レーベンコミュニティ

※ISO9001とは、国際標準化機構〈International Organization for Standardization〉により制定された品質マネジメントのための国際認証規格です。

国土交通大臣から指定された、登録住宅性能評価機関による住宅性能評価書を取得予定

国土交通大臣から指定された第三者機関による「住宅性能評価書」を取得し、お客さまに提供する住まいの安心を高めています。設計完了時に設計住宅性能評価書を取得。また、建築工事完成時に建築住宅性能評価書の取得予定をしており、住まいの品質評価が客観的に表されています。

※詳しくは係員にお尋ねください。

住まいの安心を第三者評価機関が評価[住宅性能評価]
住宅性能評価

※取得フロー例となります。

たからの10 for All
(専有部メンテナンスサービス)

たからの10 for All お引渡し後10年間にわたって、オーナー様の安心な暮らしをサポートいたします。
[ 3つのサービス&付加価値を高めるサポートで10年間を支えます ]
  • 住宅設備機器の初期10年保証サービス
  • 専有部の不具合対応サービス
  • お手入れセレクトサービス
  • LEBEN認定中古制度

※本サービスの詳細条件については、サービス約款をご確認ください。詳しくは係員にお尋ねください。

サブリースシステム家賃保証システム※1

グループ会社のレーベンコミュニティがお家賃を保証するシステムです。管理会社がマンションオーナー様から物件を借り上げ、入居者様に貸し出すシステム。万一借り手が見つからなくても毎月一定の家賃を受け取れます。

※定期的な家賃の見直しがあります。※借地借家法第32条の規定により減額されることがあります。

サブリースシステム家賃保証システム

※1 保証主体:株式会社レーベンコミュニティ運営・査定、一般募集賃料の85%を保証いたします。入居者の募集期間として、60日の猶予をいただきます。契約期間:2年3か月、以後2年毎更新。保証内容:賃貸住戸を借上げし、入居者の募集・契約・賃料徴収、クレーム対応、契約更新、退去確認までの賃貸管理業務をオーナー様に代わって行うサービスです。なお、建物の附属施設(駐車場・自転車置場等)のサブリースはいたしておりません。入居者が使用する場合は、管理規約の定めに従って対応します。定期借家契約の場合は、契約できません。詳しくは係員にご確認ください。
