暮らし心地を高める
先進の設備仕様。

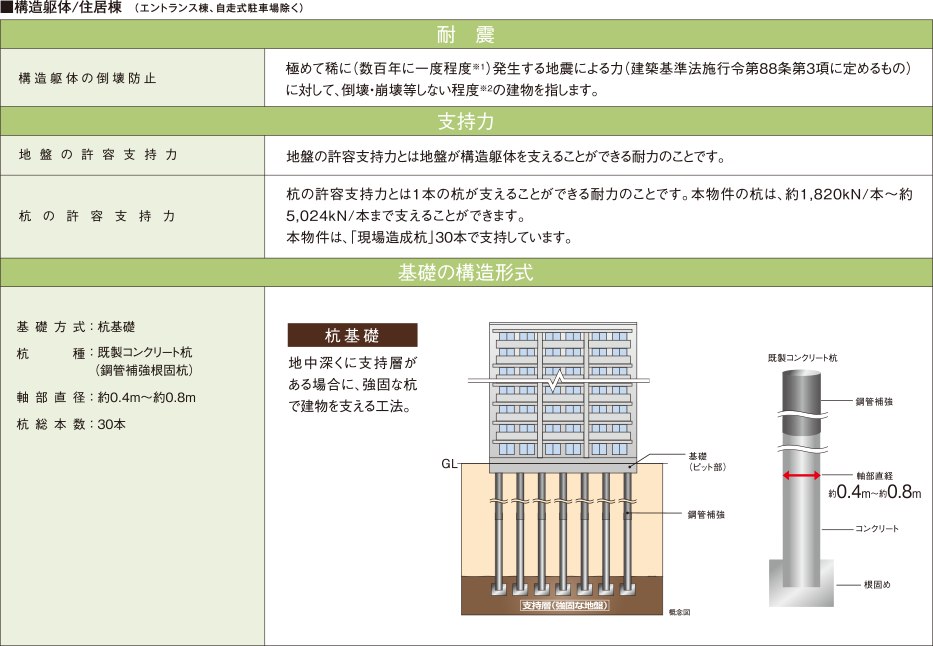

構造安定に関する基礎知識

住宅は、地震、暴風、積雪などさまざまな力の影響を受けます。これらの力の影響が大きくなると次第に損傷を受けたり、時には壊れたりして財産としての価値を失ったり、居住者の生命が脅かされてしまうことがあります。柱や梁、主要な壁、基礎などの構造躯体の強さ、またこれらを併せて、構造躯体の強さを十分に発揮するための前提となる基礎や地盤に関する情報も重要視し、マンション事業に取り組んでいます。

スクロールできます

※1.数百年に一度程度発生する地震とは、震度6強〜震度7程度と想定。
※2.倒壊・崩壊等しない程度とは、人命が損なわれるような壊れ方をしない程度。
地盤調査

地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することです。

概念図
鉄筋コンクリート構造
（RC構造）

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。

概念図
ラーメン構造

柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。

概念図
鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D16〜D32の物を使用しています。※D値とは鉄筋の太さを表します。

概念図
コンクリート

セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応（水和反応）を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に荷重を支える構造部材として多用されています。

■ 強度のあるコンクリートを採用
概念図
コンクリート強度
（設計基準強度）

本設計では、設計基準強度Fc=約30N/㎟としました。これは1㎡当たり約3,000トンもの重量を支えられることを示しています。

概念図

※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。
※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度、コンクリート打設後、材齢28日経過（材齢28日）を標準としています。
高強度コンクリートの採用

高強度コンクリートは、一般に使用されるコンクリートより圧縮強度が高いコンクリートのことを指します。一般のコンクリートと比べ各部材の断面積を小さくすることが可能となります。これにより、広い居室空間を確保することができます。高強度コンクリートを使用することにより、耐震性能を高めることが可能となります。
コンクリート水セメント比
（コンクリートの強度を表す指標のひとつ）

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体構造体は50％以下（水量をW、セメント量をCとすると「W/C」の百分率で示されます）としました。

■ コンクリート構成例グラフ
※付属建物・外構部・杭・レベルコンクリート・
土間コンクリートを除く
コンクリートかぶり厚

劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施されているかによります。中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、本物件では、コンクリートのかぶり厚を土に接しない部分は約20mm〜約50mm、土に接する部分は約40mm〜約70mm確保し、耐久性を保っています。中性化とは…
コンクリートは空気中の炭酸ガスと結びついて、アルカリ性から中性に変化します。この現象を中性化といい、表面から長い年月をかけて徐々に広がっていきます。中性化が進むと、鉄筋を酸化させ、建物の耐久性を損なう恐れが高まります。

概念図
耐力壁

壁の中でも耐力壁と呼ばれるものは、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を二列に配置するダブル配筋を採用しています。

概念図
溶接閉鎖型フープ筋

柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。（一部除く）

概念図
コンクリートスランプ試験

スランプとは凝固前の生コンクリートの流動性（やわらかさ）を示す値です。スランプ値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。※レベルコンクリート等を除く

概念図
コンクリートチェック

工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。※レベルコンクリート等を除く。

image photo
圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。※レベルコンクリート等を除く。

概念図
配筋検査

コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。また、審査機関（特定工程）の検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。

image photo

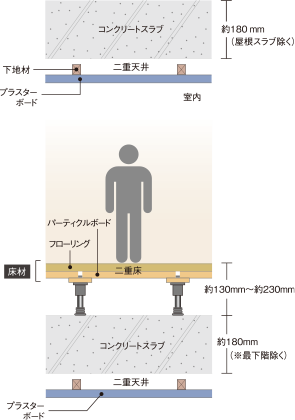

生活音に配慮した二重床・二重天井

「二重床＆二重天井」は、直仕上げの床・天井に比べメンテナンス性が非常に良くなります。居室床には、振動を吸収するクッションゴムを支持脚に採用しました。

概念図

※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではないことをあらかじめご了承ください。
戸境壁

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められています。各住戸の戸境壁のコンクリート厚を約180mm確保しています。※1、2階のD・Eタイプ、13、14階のI、Jタイプの戸境壁は、乾式耐火遮音間仕切壁を採用しています。

概念図

外壁（屋外側仕上）

妻側の外壁のコンクリート厚（RC）は、約180mm以上、他外壁は約160mmを確保しました。
●外装塗材（吹付タイル等）
コンクリートの仕上げに、樹脂系等の塗装素材を塗布する方法です。
●タイル
粘土を主原料とし焼成した素材です。水分を吸収しにくいので、耐候性、耐久性、耐火性に富んでいます。汚れがつきにくく、メンテナンスが容易なのが魅力となります。

概念図

外壁（室内側仕上）

外壁の室内側は外壁コンクリートに対し、断熱材を使用し、空気層を設け、プラスターボードにビニールクロスで仕上げています。

概念図

構造スリット

構造スリットとは、鉄筋コンクリート造の建築物全体の構造バランスを保つ目的、また、大きな地震が発生した際に建物の柱や梁のせん断破壊を防止する目的で、柱と壁、梁と壁などを切り離すために入れるものです。

概念図

外壁タイル、外装塗材（吹付タイル等）
でコンクリートをガード

マンションの美観を演出する、外壁タイル及び外装塗材（吹付タイル等）にはもう一つ大切な役割があります。外壁タイルや外装塗材（吹付タイル等）などの施工により、コンクリートをガードします。美しさばかりでなく耐久性もしっかりと高めます。

※外壁タイル色・形状は物件によっては異なります。
詳しくは、係員にお尋ねください。
image photo

※外壁タイル色・形状は物件によっては異なります。
詳しくは、係員にお尋ねください。
image photo

外壁タイルの引張り試験

貼り終わった外壁タイルは接着力試験器を用いて引張り試験を実施し、接着力が問題ないことを確認しています。
ひび割れ防止対策

コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に目地を設け、発生するひび割れを誘発目地に集め、その他の場所でひび割れを生じにくくしています。（一部を除く）

概念図
遮音対策

音の伝導が気になるパイプスペースの配管部分に遮音材を巻き、音の伝わりを軽減しました。居室（LD含む）〜トイレ、洗面、浴室の壁は片面のみプラスターボード厚さ約9.5mmを床と天井のコンクリートスラブ間で施工。※エアコンドレン用　PSを除く。

概念図

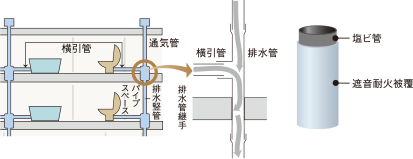

防火防音措置工法及び排水竪管

音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。キッチン、浴室、トイレなどで流した排水音を抑制するため、排水竪管には防音型耐火二層管を使用しています。

概念図

概念図
断熱性の高い複層ガラス

各住戸の開口部のサッシには、2枚のガラスの間に空気層を設けた複層ガラスを採用しています。1枚ガラスに比べ、断熱性が高まります。
（一部を除く）

概念図

給水管には防錆対策

住戸内の給水・給湯管には熱に強く、耐久性に優れた樹脂製のポリエチレン管を使用することで、錆の発生を防ぐことができるようになりました。また、共用の給水用配管については、耐久性、耐蝕性に優れた水道用対衝撃性硬質ポリ塩化ビニール管を使用しており、錆の出にくい対策を施しています。

概念図

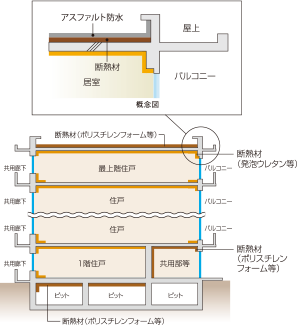

建物の防水・断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、外断熱アスファルト露出防水による防水処理を行っています。二つ目は内断熱（一部外断熱）処理。外気の寒暖差を遮断することで、冷暖房効果を高めます。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。

概念図

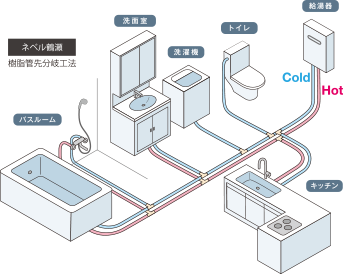

給水・給湯配管（樹脂管先分岐工法）

樹脂管先分岐工法は、継ぎ目が工場加工が主となり信頼性に優れ、漏水の防止に有効です。

● 衛生的で安心
有害物質の溶出や、錆の発生などにより、水質に影響を及ぼすことのない衛生的なパイプです。
● 内面が滑らかで流れがスムーズ
金属管に比べて内面が滑らかで、摩擦抵抗係数が少ないため、ごみなどが付着しにくく、経年変化による流量の低下がありません。
● 高い保温・保冷効果
熱伝導率が小さいため、保温・保冷性に優れています。
● 優れた耐食性
酸・アルカリなどに優れた耐薬品性を示します。
● 電気絶縁性が良好
優れた電気絶縁性を有することから、金属管とは異なり電食の心配がありません。また、パイプを伝わって漏電を起こすこともありません。

概念図

衛生的で効率の良い給水方式を採用

■直結増圧給水方式
配水管からの水圧をポンプで増圧して給水する直結増圧給水方式。

■給水方法
給水管からの水圧をポンプで増圧して給水する直結増圧給水方式は、同時使用時の水圧の変動が少なく、受水槽を設けないため小スペースに設置できます。また水を貯留しないので、つねに新しい水を供給できるため衛生的です。本物件では、住戸のどのフロアにもつねに安定した給水を確保するために、この直結増圧給水方式を採用しています。

概念図
住戸内にパイプスペース点検口

トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている排水管を通り排水されます。この排水管の点検が行なえるように、住戸内には点検口を設けています。※一部除く

概念図
冷蔵庫のコンセントを
床から約190cmの高さに設置

冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。

概念図
消火器

初期消火の際に人が操作する、持ち運びできる消火器を共用部に設置しています。

image photo
連結送水管

建物外の送水口と3階以上の階に設けられた放水口を配管で結んだ消防用の設備です。

概念図

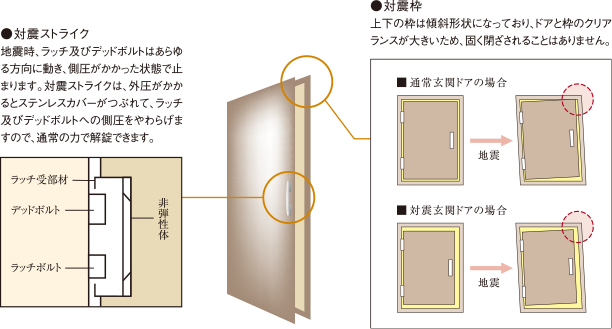

玄関ドアには対震枠を採用

玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。

概念図

バルコニー避難ハッチ

万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチを設けました。避難ハッチのない住戸の居住者は、バルコニー間の隔板を破り、他の住戸に設置した避難ハッチを利用することができます。

概念図

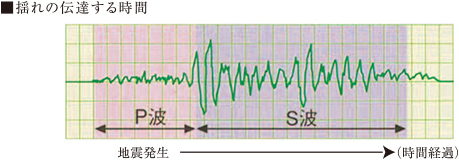

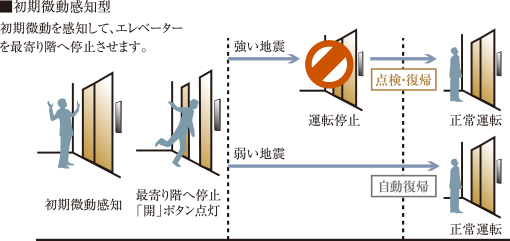

地震時のエレベーター管制運転

地震の多いわが国ではマンションにもさまざまな対策が施されています。P波・S波センサー採用のエレベーター設置もその一つです。P波とは地震時に起こる初期微動のことで、S波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ（本震）が来る前に最寄り階へ着床。扉が開き外に出られるシステムになっています。※震源が近い場合はその限りでない場合があります。

参考グラフ

概念図

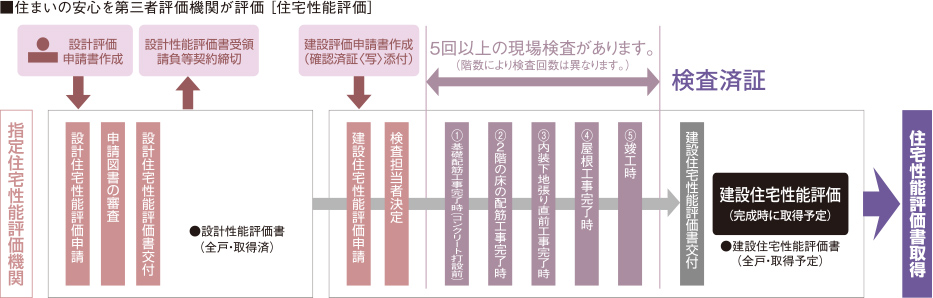

国土交通大臣から指定された、
登録住宅性能評価機関による
住宅性能評価書を取得予定

国土交通大臣から指定された第三者機関による「住宅性能評価書」を取得し、お客様に提供する住まいの安心を高めています。設計完了時に設計住宅性能評価書を取得。また、建築工事完成時に建設住宅性能評価書の取得予定をしており、住まいの品質評価が客観的に表されています。※詳しくは係員にお尋ねください。

スクロールできます

※取得フロー例となります。

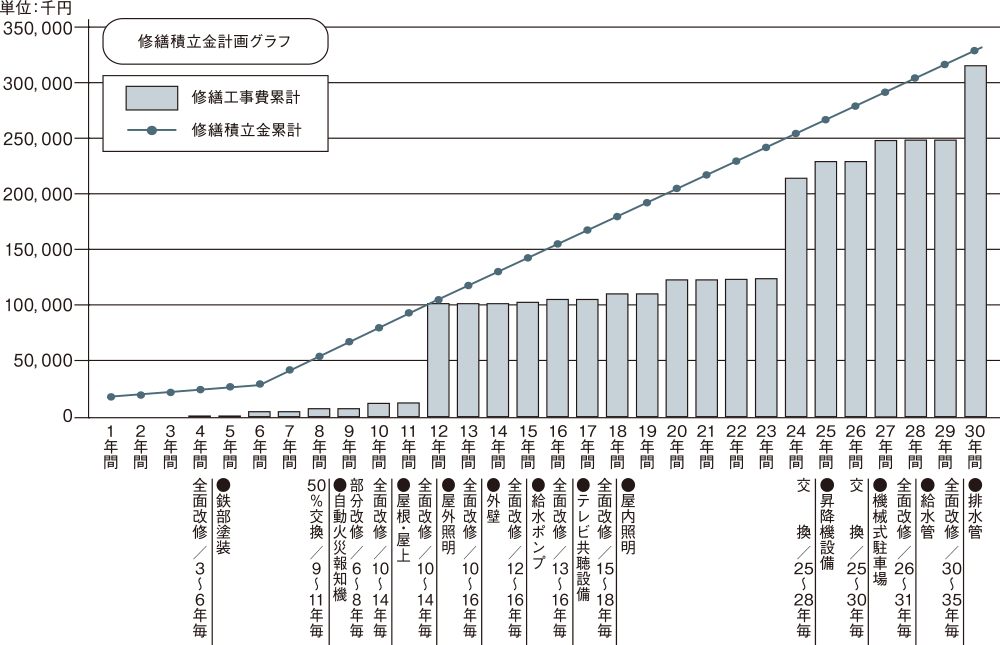

暮らしがいつまでも快適であり続けるために「長期修繕計画」

新築のような快適な状態を維持させ、建物の寿命を長く保持するための備えが「長期修繕計画」です。具体的には、屋上防水や鉄部塗装、外壁の改修、給排水設備のメンテナンスなどが中心となりますが、この他にもたくさんの項目が修繕の対象となります。従ってそれぞれの項目について修繕時期を細かく設定し、修繕を行っていくことが大切です。また、修繕に必要な資金も計画に合わせて計算し、随時見直しを行いながら、修繕積立金として積み立てていくことになります。グループ会社である株式会社レーベントラスト（管理会社）では、長年にわたるマンション管理で培った建物の保守・修繕のノウハウを活かした長期修繕計画を提案しています。

拡大してご覧いただけます。

※上記表は、長期修繕計画の一般的な目安を表しています。
詳しくは係員までお尋ねください。
株式会社レーベントラスト

安心で快適な暮らしを叶えるために行き届いたマンション管理が必要です。皆様の良質なコミュニティ形成に協力することは、マンション管理会社に課せられた重要な仕事と考えています。株式会社レーベントラストでは、安全・安心・資産維持に向けた適切な建物点検の実績はもちろん、日常からの管理活動をしっかりとサポートし、皆様に充実したサービスを提供します。

資産としてのマンション管理を担う株式会社レーベントラスト

大切な資産であり、また毎日の快適で安心な生活を営む拠点である住まいを維持していくために、マンション管理会社を中心にライフサポートや資産運用のお手伝いをしています。

事務管理業務

●マンションの会計・出納。

●建物の維持または修繕についての企画・調整総会・理事会の支援。

清掃業務

管理員／清掃員による日常清掃、ポリッシャーなどの機械による定期清掃の実施等。

管理員業務

マンションの規模に応じて人員を派遣し、設備・施設の日常維持管理業務にあたります。

建物、設備の維持管理業務

マンションの設備（消防設備・給排水設備・電気設備等）の保守メンテナンス・点検の実施等。

お客様の快適な生活環境づくりの、総合的なご支援や品質の向上を目的として、「ISO認証」を取得しました。

※ISO9001とは、国際標準化機構〈International Organization for Standardization〉により制定された品質マネジメントのための国際認証規格です。
