温水式床暖房／快適・安心な住まいを実現する温度のバリアフリー

寒い冬は頭寒足熱

エアコンなどの温風暖房では暖められた空気は軽くなって上昇し、床付近は冷たい空気が漂うので、足元からゾクゾクすることも。床暖房なら床面から暖めるので足元からぽかぽか。そのままお部屋全体をすみずみまでやさしく暖めます。

乾燥を抑え、お肌にやさしく

温風暖房は風が直接当たると、お肌から水分が奪われていきます。床面からのふく射熱と熱伝導でお部屋全体を暖める床暖房は、風がなく陽だまりのようにおだやか。女性のデリケートな肌にやさしい暖かさです。

喘息やアレルギーの原因を抑制

温風暖房と違い床暖房は風がないので、ほこりを舞い上げることがありません。ぜんそくやアレルギー症の方や、小さなお子様のいるお宅には、とってもうれしい暖房です。

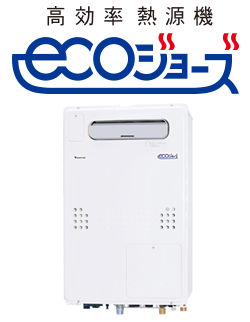

ガス温水式だから即温・高エコ

ガス温水床暖房はスイッチONから約30〜60分で暖かくなります。ランニングコストも経済的です。

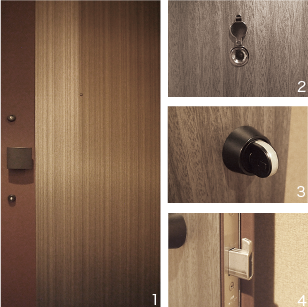

玄関扉スペック

災害と防犯に対して万全の安心に配慮し、さまざまな設備を装着しました。外部からの侵入ともしもの時に備えています。

• 地震時にも変形をクリアランスで吸収しドアの開閉がスムーズにできる対震枠ドア
• 扉を開けなくても来訪者の確認が出来るドアスコープ
• サムターン回しによる不正解錠を防ぐサムターン回し防止機能
• こじ開けによる不正解錠を防ぐ鎌デッドボルト

熱感知器

熱感知器は、万一火災が発生した場合やキッチン内の温度が一定値以上に上昇すると、インターホン親機や戸外表示機（玄関子機）、非常放送スピーカーからの警報によって非常事態を室内外に知らせます。同時に、警報信号が管理事務室を経由して警備会社へ自動通報。迅速な避難や初期消火への対策を実施します。（11〜15階を除く）

非常用照明で安全に誘導

非常用照明は、エントランスホール等に設置。安全な避難路の確保に配慮しています。

落下（転落）防止手すり

安全性に配慮して腰窓に、落下（転落）防止手すりを設置しています。※Dタイプのみ

自動着床式エレベーター

走行中に地震を感知すると、最寄り階に停止して自動でドアを開く地震管制装置付きです。Ｐ波.Ｓ波センサー採用のエレベーター設置もその一つです。Ｐ波とは地震時に起こる初期微動のことで、Ｓ波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ（本震）が来る前に最寄り階へ停止。扉が開き外に出られるシステムになっています。

※震源が近い場合はその限りでない場合がございます。

コンクリート強度（設計基準強度）

本設計では、一般的なコンクリートよりも強度を強め、設計基準強度Fc=約30〜約48N/㎟（杭は30N/㎟）としました。これは1㎡当たり約3,000〜約4,800トンもの重量を支えられることを示しています。※杭・付属施設・捨てコンクリート・土間コンクリート・外構擁壁等を除く

鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や梁の主筋には、D16以上の物を使用。また、壁や床、フープ、スターラップには、強度を保つために、D10以上の物を使用しています。※「D」とは鉄筋の太さを表します。

ラーメン構造

柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。

コンクリート水セメント比
（コンクリートの強度を表す指標のひとつ）

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水量をW、セメント量をCとすると「W/C」の百分率で示されます。水の量が少ないほど強度が高くなり耐久性はアップします。「ネベル板橋」では、水セメント比を基礎を含む上部躯体部分は50％以下としました。（一部除く）

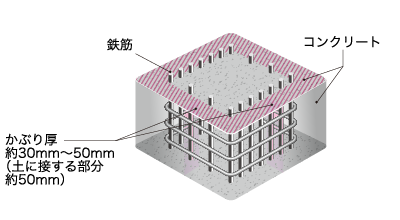

コンクリートかぶり厚

劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施され強度の高いコンクリートが使用されているかにあります。中性化を防ぐひとつの策は鉄筋を包むコンクリートの厚さの確保。すなわち鉄筋の表面を覆っているコンクリートの厚み（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、「ネベル板橋」では、コンクリートのかぶり厚を土に接しない部分は約30mm〜約50mm、土に接する部分は約50mm確保し、耐久性を保っています。

コンクリート

セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応（水和反応）を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に建築物の荷重を支える構造材として多用されています。

配筋検査

鉄筋コンクリート造の設計で、地震力等の外力によって構造計算した結果、鉄筋等が決定配置することを「配筋」といい、柱・梁・壁・スラブ・基礎それぞれの鉄筋の配置と、寸法・数量・種別などを示した図面を「構造図」といいます。コンクリートを打ち込む前に、この構造図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって確認しています。又、審査機関（特定工程）の検査を受けます。この配筋検査は強度や耐久性にかかわる重要な検査です。

溶接閉鎖型フープ筋

柱の帯筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用。コンクリートを拘束する能力が高く大地震における粘り強さに優れています。※一部除く

ダブル配筋（耐震壁）

壁の中でも耐震壁と呼ばれる戸境壁（住戸と住戸を隔てる壁）等は、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力に余裕を持たせ、より粘り強くなるように、鉄筋を一列に配置するシングル配筋にかわり、粘り強さを発揮するダブル配筋を採用しています。※一部除く

鉄筋コンクリート構造（RC構造）

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。鉄筋の座屈や撓み（たわみ）等により曲がりが生じてしまう性質とコンクリートの曲げや引張強度に弱い性質を相互補完する理想的な組み合わせです。

圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。「ネベル板橋」では、JIS認定工業にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場でサンプルとして採取し、圧縮強度試験を行っています。一定の期間が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。※捨てコンクリート・押えコンクリート・土間コンクリート除く

戸境壁（界壁・耐震壁）

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められていて、特に防火、遮音性能が強く要求されます。各住戸の戸境壁のコンクリート厚を約180mm確保。隣戸の生活音の伝わりを軽減し、プライバシーや遮音性に配慮しています。

外壁（構造体・仕上）

●吹付けタイル

コンクリートの仕上げに、樹脂系等の素材を吹き付ける方法です。

●タイル

粘土を主原料とし焼成した素材です。水分を吸収しにくいので、耐候性、耐久性、耐火性に富んでいます。汚れがつきにくく、メンテナンスが容易なのが魅力となります。「ネベル板橋」では、両方を適材適所に併用しています。妻側の外壁のコンクリート厚（RC）は、約150〜約260mm以上、他外壁は約150mmを確保しました。

外壁（室内側）

外壁の室内側は外壁コンクリート（RC・ALC）に対し、断熱材を施し、室内環境を保つため下地材と空気層を設け、プラスターボードにビニールクロスを施しています。

遮音対策

音の伝導が気になるパイプスペースの配管部分に遮音シートを巻き、音の伝わりを軽減しました。

生活音に配慮した二重床・二重天井

床には床面と床スラブとの間に緩衝空間を設けた二重構造を採用。空気層を挟んでクッションゴム付きの支持脚で床材を支える構造に加えて、床スラブのコンクリート厚は約200mmを確保。置床の床衝撃音はLL-45等級（メーカー表示）を採用しました。

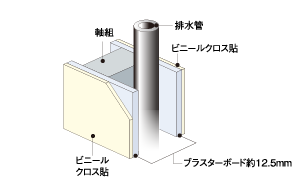

パイプスペース

パイプスペース廻りは厚さ約12.5ｍｍのプラスターボードを床と天井のコンクリートスラブ間で貼っています。※エアコンドレン用PSは除く

給水・給湯配管

先分岐工法は、信頼性に優れ、継ぎ目の加工技術やトラブルによる漏水の防止に有効です。

樹脂管の特長

●衛生的で安心

有害物質の溶出や、錆の発生などにより、水質に影響を及ぼすことのない衛生的なパイプです。

●内面が滑らかで流れがスムーズです

金属管に比べて内面が滑らかで、摩擦抵抗係数が少ないため、ごみなどが付着しにくく、経年変化による流量の低下がありません。

●高い保温・保冷効果

熱伝導率が小さいため、保温・保冷性に優れています。

●優れた耐食性

酸・アルカリなどに優れた耐薬品性を示します。

●電気絶縁性が良好です

優れた電気絶縁性を有することから、金属管とは異なり電食の心配がありません。また、パイプを伝わって漏電を起こすこともありません。

住戸内にパイプスペース点検口

トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている共用排水管を通り排水されます。この共用排水管の点検が行えるように、住戸内には点検口を設けています。

防火防音措置工法

音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。

給水共用管には防錆対策

飲料用の給水共用管には塩ビライニング鋼管とコア内蔵継手を採用。住戸専用部分はポリエチレン管を採用しています。いずれもライフラインに重要な役割を果たす部分での防錆対策です。

赤水がでにくい

住戸内の給水・給湯管には熱に強く、耐久性に優れた樹脂製のポリエチレン管を使用することで、赤水の発生を防ぐことができるようになりました。また、共用の給水用配管については、耐久性、耐蝕性に優れた塩ビライニング鋼管とコア内蔵継手を使用しており赤水の出にくい対策を施しています。

共用給水管には塩ビライニング鋼管

飲料用の給水共用管には塩ビライニング鋼管を採用。塩ビライニング鋼管は耐震性、耐食性に優れており、錆の発生がありませんので衛生的な環境を保てます。

衛生的で効率の良い給水方式を採用

●直結増圧給水方式

配水管からの水圧をポンプで増圧して給水する直結増圧給水方式。

●給水方法

給水管からの水圧をポンプで増圧して給水する直結増圧給水方式は、同時使用時の水圧の変動が少なく、受水槽を設けないため小スペースに設置できます。また水を貯留しないので、つねに新しい水を供給できるため衛生的です。「ネベル板橋」では、住戸のどのフロアにもつねに安定した給水を確保するために、この直結増圧給水方式を採用しています。

建物の防水・断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱（一部内断熱）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。

屋上の防水と外断熱

最上階の屋上部分は、太陽熱や雨水の影響を最も受ける場所です。そこで屋上スラブの上部には断熱材を敷き詰めた外断熱を採用（一部内断熱）しアスファルト防水を施しています。外気と日射、雨水の影響からしっかりと建物を保護し、断熱効果を高め雨漏り等も防止しています。

エキスパンションジョイント

同一建物の異なる棟は地震時に別々に揺れても衝突しないだけの間隔を設けて作られます。その間をつなぎ変形に追随できるようにジョイント金物を取り付けています。

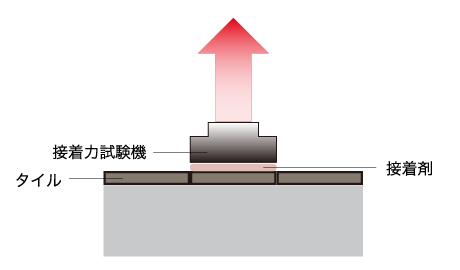

タイルの引っ張り（抜き取り）試験

貼り終わったタイルは接着力試験機を用いて引っ張り（抜き取り）試験を実施しています。

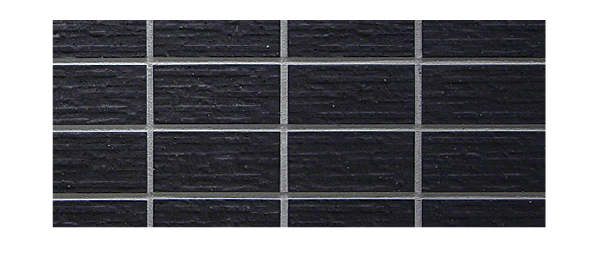

タイル、吹付タイルでコンクリートをガード

マンションの美観を演出する、外壁タイル及び吹付タイル。実はこの外壁タイルにはもう一つ大切な役割があります。45二丁掛タイルや吹付けタイルなどの施工により、コンクリートをガード。美しさばかりでなく耐久性もしっかりと高めます。※外壁タイル色は異なります。詳しくは、係員にお尋ねください。

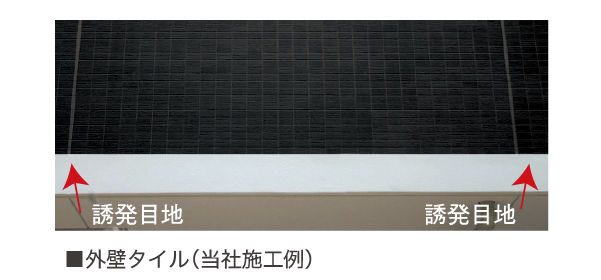

ひび割れ防止対策

コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に誘発目地を設け、その他の場所でひび割れを生じにくくしています。※一部除く ※外壁タイル色は異なります。詳しくは、係員にお尋ねください。

消火器

初期消火の際に人が操作する消火器具を共用部に設置しています。

連結送水管

建物外の送水口と3階以上の階に設けられた放水口を配管で結んだ消防用の設備です。

玄関ドアには対震枠を採用

玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。

バルコニー避難器具

万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチ又は避難ハシゴを設けました。

冷蔵庫のコンセントを床から約190cmの高さに設置

冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。※一部タイプ除く

新築のような快適な状態を維持させ、建物の寿命を長く保持するための備えが「長期修繕計画」です。具体的には、屋上防水や鉄部塗装、外壁の改修、給排水設備のメンテナンスなどが中心となりますが、この他にもたくさんの項目が修繕の対象となります。従ってそれぞれの項目について修繕時期を細かく設定し、修繕を行っていくことが大切です。また、修繕に必要な資金も計画に合わせて計算し、随時見直しを行いながら、修繕積立金として積み立てていくことになります。グループ会社である（株）レーベンコミュニティ（管理会社）では、永年にわたるマンション管理で培った建物の保守・修繕のノウハウを活かした長期修繕計画を提案しています。
