structure

生活音に配慮した二重床・二重天井

地盤調査

「二重床＆二重天井」は、直仕上げの床・天井に比べメンテナンス性が非常に良くなります。居室床には、振動を吸収するクッションゴムを支持脚に装備し、⊿LL（Ⅱ）- 3等級相当（メーカー表示）の遮音性能を備えた二重床構造を採用しました。※遮音性能（⊿等級）は、JIS規格で定められた測定方法で測定した値であり、実際の住戸内での遮音性能を示すものではありません。※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではない事をあらかじめご了承ください。

戸境壁

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。各住戸の戸境壁のコンクリート厚を約180mm〜 約260mm 確保しています。

外壁（屋外側仕上）

外壁（室内側仕上）

外壁の室内側は外壁コンクリート（一部ALC）に対し、断熱材を使用し、空気層を設け、プラスターボードにビニールクロスで仕上げています。

鉄筋コンクリート構造（RC 構造）

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC 構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。

ラーメン構造

柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。

鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D16〜D38の物を使用しています。※D38とは鉄筋の太さを表します。

コンクリート

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D16〜D38の物を使用しています。※D38とは鉄筋の太さを表します。

コンクリート強度（設計基準強度）

本設計では、一般的なコンクリートよりも強度を強め、設計基準強度の最小値をFc=33N/㎟としました。これは1㎡当たり約3,300トンもの重量を支えられることを示しています。※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度、コンクリート打設後、材齢28日経過（材齢28日）を標準としています。

コンクリート水セメント比（コンクリートの強度を表す指標のひとつ）

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体部分は50％以下（水量をW、セメント量をCとすると「W/C」の百分率で示されます。）としました。

■ コンクリート構成例グラフ
※付属建物・外構部・杭・レベルコンクリート・土間コンクリートを除く

コンクリートかぶり厚

劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施されているかによります。中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、本物件では、コンクリートのかぶり厚を土に接しない部分は20mm〜60mm、土に接する部分は40mm〜60mm確保し、耐久性を保っています。

ダブル配筋（耐震壁）

壁の中でも耐震壁と呼ばれる壁は、地震時などに建物にかかる水平力のほとんどを負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を一列に配置するシングル配筋にかわり、ダブル配筋を採用しています。

溶接閉鎖型フープ筋

柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。（一部除く）

コンクリートスランプ試験

スランプとは凝固前の生コンクリートの流動性（やわらかさ）を示す値です。スランプの値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。※レベルコンクリート等を除く

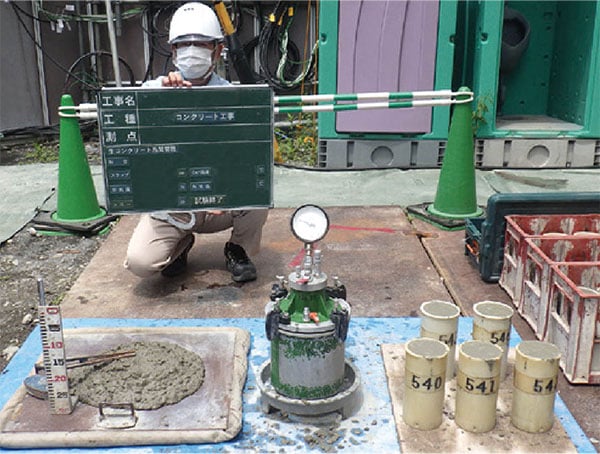

コンクリートチェック

工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。※レベルコンクリート等を除く

圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS 認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。※外構・付属建物・杭・レベルコンクリート・土間コンクリート等を除く

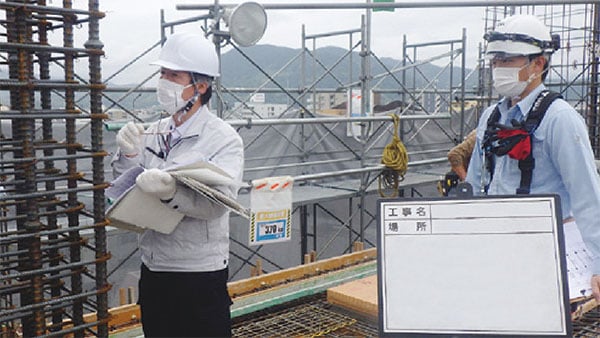

配筋検査

コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。また、審査機関（特定工程）の検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。

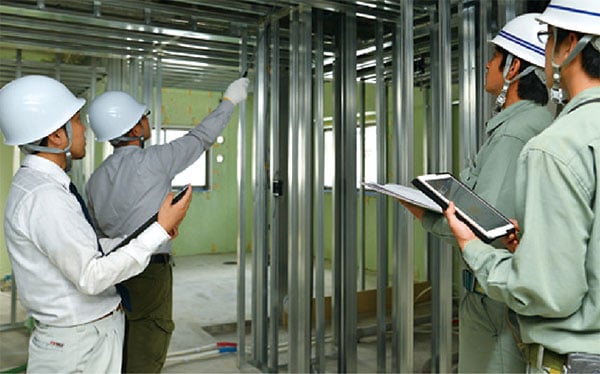

工事段階での工程内検査の実施

タカラレーベンでは工事段階でも厳しいチェックを行っています。入居時に確認できない隠ペイ部等は、定期的に担当者にて現場で工程内検査を行っています。

アウトフレーム

アウトフレームとは柱型や梁型などのフレームを室外に出す設計のことです。従来、室内側に柱型や梁型が出っ張るため、家具の配置に制約が出たり、無駄な空間が生じたりしました。アウトフレーム設計では室内側がすっきり、デッドスペースなどが発生しないので空間を有効に使えます。（一部除く）

構造スリット

構造スリットとは鉄筋コンクリート造の建築物全体の構造バランスを保つ目的、また、大きな地震が発生した際に建物の柱や梁のせん断破壊を防止する目的で、柱と壁、梁と壁などを切り離すために入れるものです。※一部外壁のみ

エキスパンションジョイント

同一建物で直線距離が長い場合や、建物の向きが異なる棟は地震時に別々の揺れが発生します。その際に建物同士が衝突しないだけの間隔を設けて作られています。その棟間のすき間を塞ぐ金物のことです。

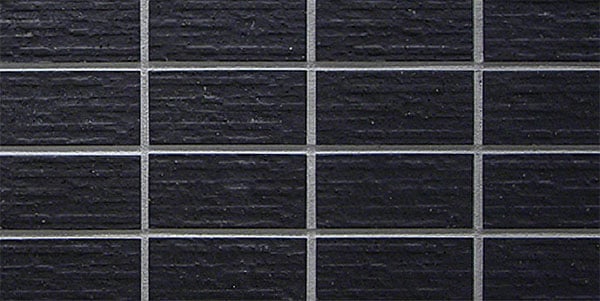

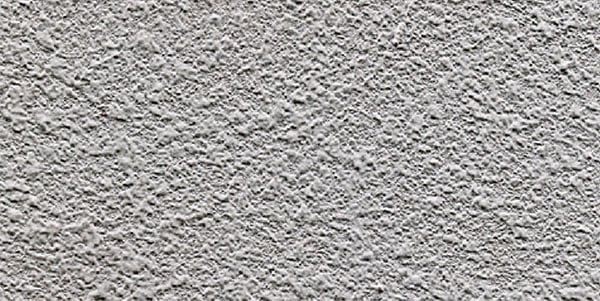

外壁タイル、外壁塗材（吹付タイル等）でコンクリートをガード

マンションの美観を演出する、 外壁タイル及び外壁塗材（吹付タイル等）にはもう一つ大切な役割があります。外壁タイルや外壁塗材（吹付タイル等）などの施工により、コンクリートをガードします。美しさばかりでなく耐久性もしっかりと高めます。

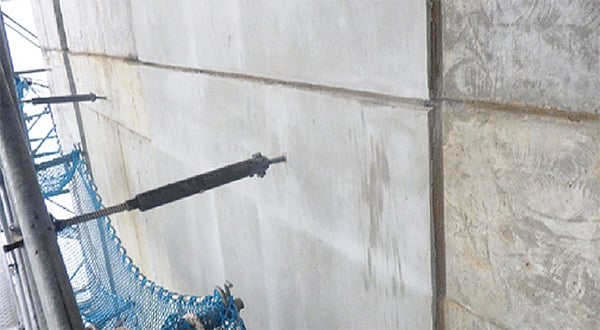

外壁タイルの引張り試験

貼り終わった外壁タイルは接着力試験器を用いて引張り試験を実施し、接着力が問題ないことを確認しています。

ひび割れ防止対策

コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に目地を設け、発生するひび割れを誘発目地に集め、その他の場所でひび割れを生じにくくしています。※一部除く

遮音対策

音の伝導が気になるパイプスペースの配管部分に遮音材を巻き、音の伝わりを軽減しました。居室（LD除く）に面するパイプスペース廻りは厚さ約12.5mm+ 約9.5mmのプラスターボードを貼り、床と天井のコンクリートスラブ間で貼っています。※エアコンドレン用PSは除く

防火防音措置工法及び排水竪管

音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。キッチン、浴室、トイレなどで流した排水音を抑制するため、排水竪管には防音被覆材を使用しています。

断熱性の高いLow-E 複層ガラス

各住戸の開口部のサッシには、2 枚のガラスの間に乾燥空気層を設けたLow-E 複層ガラスを採用しています。1枚ガラスに比べ、断熱性が高まります。

建物の防水・断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱（一部内断熱）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露の発生を軽減する効果があります。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。

給水管には防錆対策

住戸内の給水・給湯管には熱に強く、耐久性に優れた樹脂製の架橋ポリエチレン管を使用することで、サビの発生を防ぐことができるようになりました。また、共用の給水用配管については、耐久性、耐蝕性に優れた水道配水用ポリエチレン管を使用しており、サビの出にくい対策を施しています。

給水・給湯配管《 樹脂管先分岐工法》

樹脂管先分岐工法は、信頼性に優れ、継ぎ目の加工技術やトラブルによる漏水の防止に有効です。

受水槽+加圧給水方式

水道水を受水槽に一旦貯留し加圧給水ポンプで各住戸に送水する方式となります。

■水質管理が容易に行える受水槽
受水槽の水をポンプで圧力を加えて給水する加圧給水方式を採用しています。

住戸内にパイプスペース点検口

トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている排水管を通り排水されます。この排水管の点検が行なえるように、住戸内には点検口を設けています。 ※一部住戸除く

冷蔵庫のコンセントを
床から約190cmの高さに設置

冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。

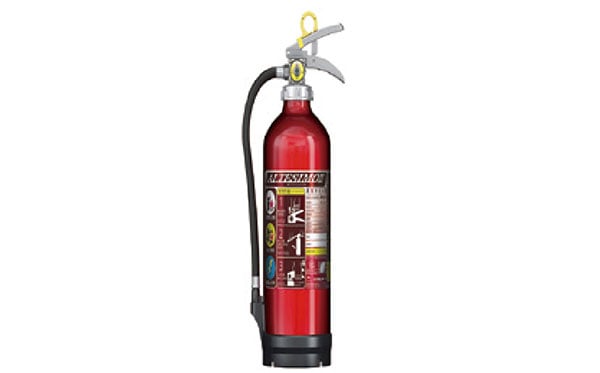

消火器

初期消火の際に人が操作する、持ち運びできる消火器具を共用部に設置しています。

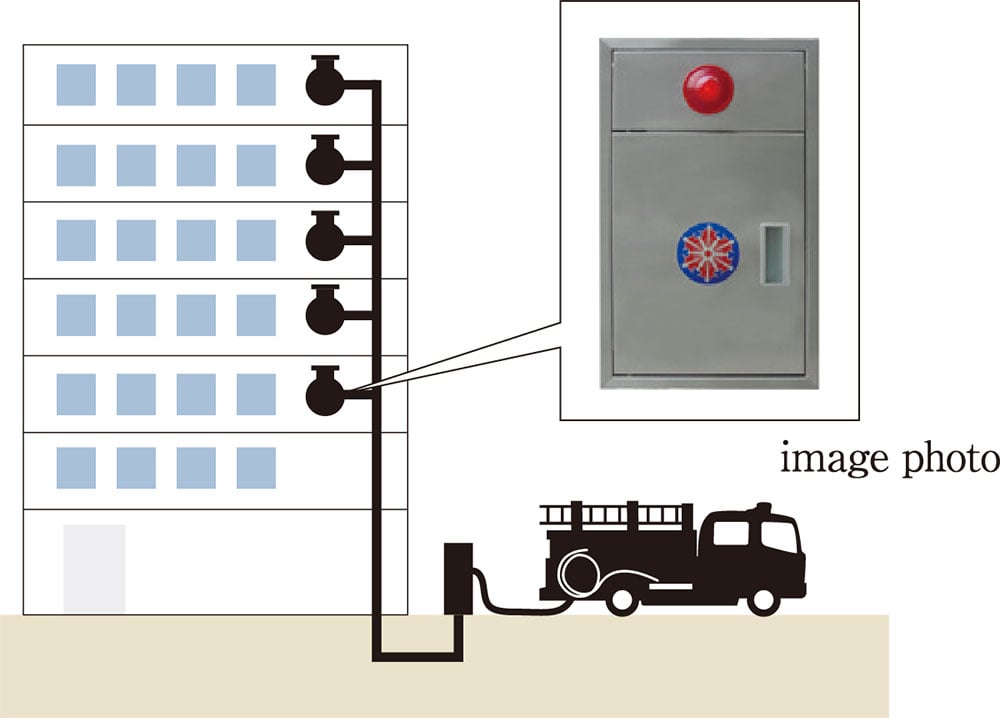

連結送水管

建物外の送水口と3 階以上の階に設けられた放水口を配管で結んだ消防用の設備です。

バルコニー避難ハッチ

万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチを設けました。避難ハッチのない住戸の居住者は、バルコニー間の隔板を破り、他の住戸に た 難ハッチを利用することができます。
