耐震構造

• 柱や梁で架構を構成し、一部に耐震壁を設けることで、柱・梁・壁の強度と粘り強さを組み合わせ、地震に耐えるように工夫した耐震構造を採用しています。

•

ラーメン構造

• 柱と梁の接点が変形しにくく、接合する部分がしっかり固定された「剛」接合になっている構造です。住戸内に壁のない自由な空間を作ることができます。

•

鉄筋コンクリート構造（RC構造）

鉄筋コンクリート構造とは、鉄筋とコンクリートを用いた建築の工法です。

• 英語のReinforced-Concrete（補強されたコンクリート）の頭文字からRC構造またはRC造といわれています。コンクリートの圧縮に強い性質と鉄筋の引張りに強い性質を組み合わせた構造です。

•

地盤調査

• 地盤調査とは、構造物などを建てる際に必要な地盤の性質の把握などを目的として、地盤を調査することです。

•

高強度コンクリートの採用

高強度コンクリートは、一般に使用されるコンクリートより圧縮強度が高いコンクリートのことを指します。一般のコンクリートと比べ各部材の断面積を小さくすることが可能となります。これにより、広い居室空間を確保することができます。高強度コンクリートを使用することにより、耐震性能を高めることが可能となります。

コンクリート

セメントに、水、砂利、砂を加えて混ぜ合わせることにより、化学反応（水和反応）を起こし、固体化させたもので圧縮に対する強度が非常に大きく、主に荷重を支える構造部材として多用されています。

コンクリート強度（設計基準強度）

本設計では、設計基準強度Fc=36N/㎟〜45N/㎟としました。これは1㎡当たり約3,600トン〜約4,500トンもの重量を支えられることを示しています。

•

• ※杭・付属建物・レベルコンクリート・土間コンクリート・外構擁壁等を除く。※コンクリートの構造設計の際に基準とするコンクリートの圧縮強度は、コンクリート打設後、材齢28日経過（材齢28日）を標準としています。

コンクリート水セメント比
（コンクリートの強度を表す指標のひとつ）

水セメント比はコンクリートを作る時の主要な材料である水とセメントの割合です。水の量が少ないほど強度が高くなり耐久性はアップします。本物件では、水セメント比を基礎を含む上部躯体構造体は50％以下（水量をW、セメント量をCとすると「W/C」の百分率で示されます）としました。

コンクリートチェック

工場から建築現場に届いたコンクリートは、受入検査で入念にチェックされます。

• チェック項目はコンクリートの配合強度、空気量、スランプ値、塩化物含有量、温度など、指定数量ごとの検査をクリアしたコンクリートがポンプ車等により送られ、型枠に流し込まれます。※レベルコンクリート等を除く

•

  image photo

コンクリートかぶり厚

劣化しにくい構造躯体を実現するには鉄筋コンクリートの中性化対策が施されているかによります。中性化を防ぐひとつの策は鉄筋を覆っているコンクリートの厚さ（かぶり）を適切な厚さで確保することが効果的であるとされています。そこで、本物件では、コンクリートのかぶり厚を土に接しない部分は約20mm〜約50mm、土に接する部分は約40mm〜約70mm確保し、耐久性を保っています。

【中性化とは…】コンクリートは空気中の炭酸ガスと結びついて、アルカリ性から中性に変化します。この現象を中性化といい、表面から長い年月をかけて徐々に広がっていきます。中性化が進むと、鉄筋を酸化させ、建物の耐久性を損なう恐れが高まります。

コンクリートスランプ試験

スランプとは凝固前の生コンクリートの流動性（やわらかさ）を示す値です。スランプ値はJISで規定されており、本物件では、コンクリートスランプ試験を行い、スランプの値が適切であるかチェックをしています。※レベルコンクリート等を除く

圧縮強度試験

硬化したコンクリートが、外力に対してどのような強さを持つかを見る目安が強度です。本物件では、JIS認定工場にてコンクリート技士による管理のもと配合されたコンクリートの一部を、現場の受入検査で採取し、圧縮強度試験を行っています。材齢28日が経過した後、固まったコンクリートに実際に圧力を加え、設定した以上の強度があることを確認しています。※レベルコンクリート等を除く

溶接閉鎖型フープ筋

柱のフープ筋の継ぎ目は1本ずつ工場で溶接加工された閉鎖型になっているフープ筋を使用しています。柱の主筋を拘束する能力が高く大地震における粘り強さに優れています。（一部除く）

鉄筋

鉄筋コンクリートに用いる鉄筋に、日本工業規格（JIS）に合格した鉄筋を使用しています。大きな力のかかる柱や大梁の主筋には、D29〜D38の物を使用しています。※D２９～Ｄ３８とは鉄筋の太さを表します。

配筋検査

コンクリートを打ち込む前に、設計図に基づいて正しく鉄筋が配置されているかを建設施工の工程の一環として工事監理者によって検査しています。

• また、審査機関（特定工程）の検査を受けます。これらの配筋検査は強度や耐久性にかかわる重要な検査です。

•

  image photo

工事段階での工程内検査の実施

工事段階でも厳しいチェックを行っています。入居時に確認できない隠ペイ部等は、定期的に担当者が現場で工程内検査を行っています。

外壁（屋外側仕上）

外壁のコンクリート厚（RC）は、約180mm以上、ALC壁は約100mmを確保しました。
●外装塗材（吹付タイル等）／コンクリートの仕上げに、樹脂系等の塗装素材を塗布する方法です。

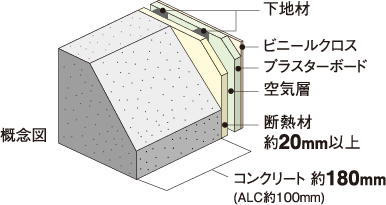

外壁（室内側仕上）

外壁の室内側は外壁のコンクリート壁（一部ALC）に対し、断熱材を施し、空気層を設け、プラスターボードの上にビニールクロス貼りで仕上げています。

戸境壁

集合住宅の住戸と住戸の間を区切っている壁を戸境壁といいます。耐火性能、遮音性能の基準が法令により定められています。各住戸の戸境壁には、グラスウールを挿入した乾式耐火遮音間仕切壁を採用しています。

耐力壁

壁の中でも耐力壁と呼ばれるものは、地震時などに建物にかかる水平力を負担する重要な部材となります。そのため、耐力を十分確保できるように、鉄筋を二列に配置するダブル配筋を採用しています。

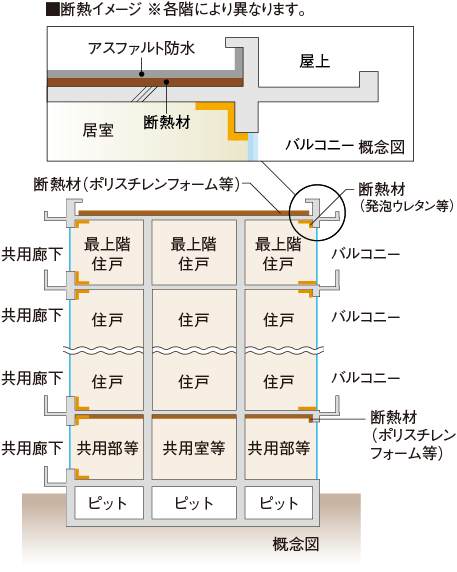

建物の防水・断熱性能

外気に接する最上階の屋根部分にさまざまな工夫がなされています。一つ目はコンクリート躯体で勾配をとり、室内への雨漏りの原因となる水たまりができないように考慮し、アスファルトによる防水処理を行っています。二つ目は外断熱（一部内断熱）処理。これはコンクリートの外で断熱し、外気の寒暖を遮断することで冷暖房効果を高め、結露やひび割れの発生を軽減する効果があります。最下階のスラブ下にも、断熱材を施しました。断熱効果が向上し、結露防止に有効な他、冷暖房効果も高めます。

給水管には防錆対策

• 住戸内の給水・給湯管には熱に強く、耐久性に優れた樹脂製のポリエチレン管を使用することで、錆の発生を防ぐことができるようになりました。

•

共用給水管には耐震型
高性能ポリエチレン管

• 飲料用の給水共用管には高性能ポリエチレン管を採用しています。高性能ポリエチレン管は耐震性、耐食性に優れており、錆の発生がありませんので衛生的な環境を保てます。

•

遮音対策

音の伝導が気になるパイプスペースの排水部分に遮音材を巻き、音の伝わりを軽減しました。居室（LD除く）に面するパイプスペース廻りは厚さ約12.5mm+約9.5mmのプラスターボードを貼り、床と天井のコンクリートスラブ間で貼っています。

※給湯器、通気管、エアコンドレン用PSを除く

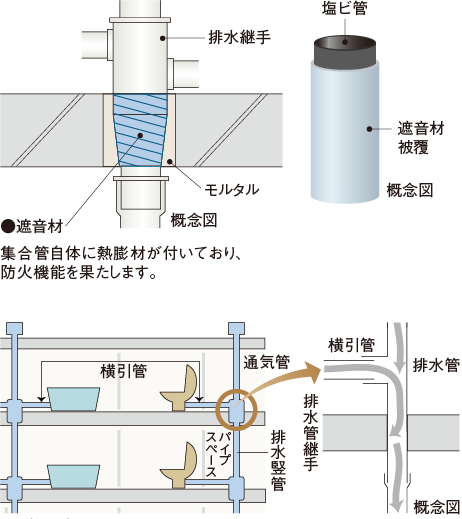

防火防音措置工法及び排水竪管

音の伝導が気になる居室に面するパイプスペースの配管部分の音の伝わりを軽減します。キッチン、浴室、トイレなどで流した排水音を抑制するため、排水竪管には遮音材を取付けています。

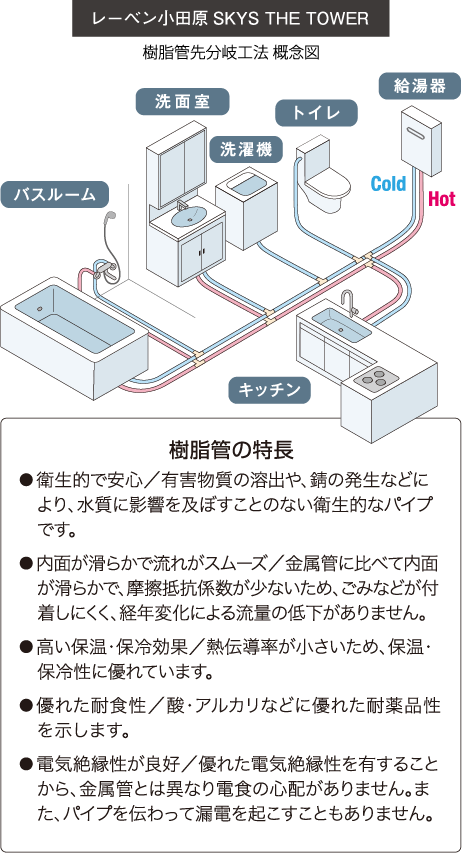

給水・給湯配管（樹脂管先分岐工法）

樹脂管先分岐工法は、継ぎ目が工場加工が主となり信頼性に優れ、漏水の防止に有効です。

受水槽圧力給水方式

水道水を受水槽に一旦貯留し圧力給水ポンプで各住戸に送水する方式となります。
■水質管理が容易に行える受水槽／受水槽の水をポンプで圧力を加えて給水する加圧給水方式を採用しています。供給水量が安定するというメリットがあります。

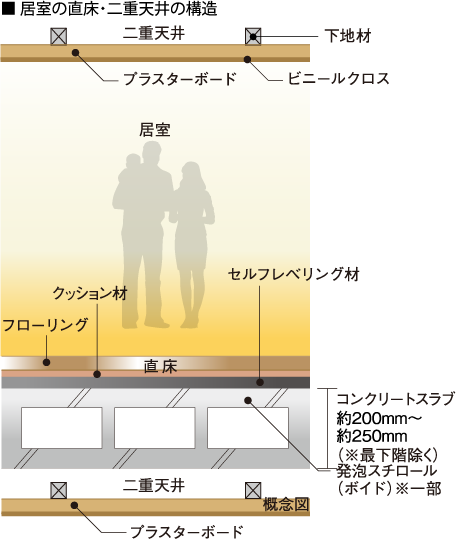

直床・二重天井

「二重天井」は、直仕上げの天井に比べメンテナンス性が非常に良くなります。床スラブのコンクリート厚は約200mm〜約250mmを確保しています。（※最下階除く）床材は「ΔLL（Ⅰ）-4」（メーカー表示）の遮音性能を備えた床材を採用しました。

※3〜17階※遮音性能（⊿等級）は、JIS規格で定められた測定方法で測定した値であり、実際の住戸内での遮音性能を示すものではありません。※スラブの工法・厚み・面積により実際の性能は異なる場合があり、性能を保証するものではないことをあらかじめご了承ください。

空洞（ボイド）工法

鉄筋コンクリート床スラブに空洞（ボイド）を計画的に設けた空洞（ボイド）工法を採用しています。小梁が不要となり、天井をすっきりとすることができます。

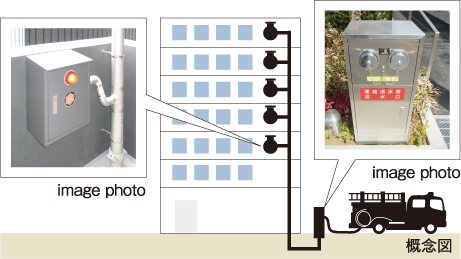

連結送水管

建物外の送水口と3階以上の階に設けられた放水口を配管で結んだ消防用の設備です。

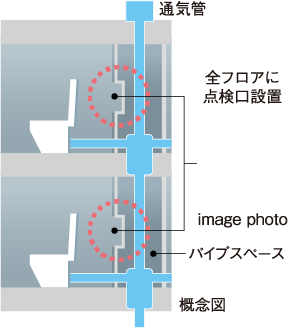

住戸内にパイプスペース点検口

トイレやキッチン、浴室などから出る汚水・雑排水は、パイプスペース内を縦に通っている排水管を通り排水されます。この排水管の点検が行なえるように、住戸内には点検口を設けています。

玄関ドアには対震枠を採用

玄関には、枠とドアのクリアランスを通常より広く取った対震ドアを採用しました。これにより、地震で枠が変形しても、ドア本体への変形を防ぎ地震時でもドアを開閉できるよう配慮しています。

●対震ストライク
地震時、ラッチ及びデッドボルトはあらゆる方向に動き、側圧がかかった状態で止まります。対震ストライクは、外圧がかかるとステンレスカバーがつぶれて、ラッチ及びデッドボルトへの側圧をやわらげますので、通常の力で解錠できます。

構造スリット

構造スリットとは、鉄筋コンクリート造の建築物全体の構造バランスを保つ目的、また、大きな地震が発生した際に建物の柱や梁のせん断破壊を防止する目的で、柱と壁、梁と壁などを切り離すために入れるものです。

アウトフレーム

アウトフレームとは、柱型や梁型などのフレームを室外に出す設計のことです。従来、室内側に柱型や梁型が出っ張るため、家具の配置に制約が出たり、無駄な空間が生じたりしました。アウトフレーム設計では室内側がすっきり、デッドスペースなどが発生しないので空間を有効に使えます。（一部居室を除く）

バルコニー避難ハッチ

万一、火災が発生した場合に廊下側だけでなく、バルコニーからも地上などへ速やかに避難できるように、バルコニーに避難ハッチを設けました。避難ハッチのない住戸の居住者は、バルコニー間の隔板を破り、他の住戸に設置した避難ハッチを利用することができます。

地震時のエレベーター管制運転

地震の多いわが国ではマンションにもさまざまな対策が施されています。P波・S波センサー採用のエレベーター設置もその一つです。P波とは地震時に起こる初期微動のことで、S波とは本震のことです。そして、このエレベーターなら地震の初期微動を素早く感知し、大きな揺れ（本震）が来る前に最寄り階へ着床。扉が開き外に出られるシステムになっています。※震源が近い場合はその限りでない場合があります。

断熱性の高い複層ガラス

• 各住戸の開口部のサッシには、2枚のガラスの間に空気層を設けた複層ガラスを採用しています。1枚ガラスに比べ、断熱性が高まります。（一部を除く）

•

冷蔵庫のコンセントを
床から約190cmの高さに設置

• 冷蔵庫電源コードが、冷蔵庫の下敷きになって破損し、そこから火災が起きることがないように、冷蔵庫置場には床から約190cmの高さにコンセントを設置しています。※タイプにより高さが異なります。

•

消火器

• 初期消火の際に人が操作する、持ち運びできる消火器を共用部に設置しています。

•

  image photo

外装塗材（吹付タイル等）で
コンクリートをガード

• マンションの美観を演出する、外装塗材（吹付タイル等）にはもう一つ大切な役割があります。外装塗材（吹付タイル等）などの施工により外壁をガードし、美しさばかりでなく耐久性を高めます。

•

  image photo

※外装塗材（吹付タイル等）色は物件によっては異なります。詳しくは、係員にお尋ねください。

ひび割れ防止対策

• コンクリートは、経年による乾燥の際に、ひび割れを生じる場合がありますので外壁の要所に目地を設け、発生するひび割れを誘発目地に集め、その他の場所でひび割れを生じにくくしています。（一部を除く）

•
